1. 概述

1.1 用途

在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國家電力部的預防性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。本款變比測試儀系列克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。本款變比測試儀系列提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。

1.2 性能特點

1. 界面采用智能化觸控方式，操作簡單方便。電路采用新一代

全數字方案，保證儀器長期穩定性。

2. 可選內置電池供電，無需外接交流電源即可進行測試。

3. 測試速度快，一次接線即可完成三相變比測試，僅需10秒。

4. 可對CT、PT、CVT以及Z形聯接變壓器進行測試。

5. 適合從配電變壓器到1000KV變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比測量。

6. 內部設置多種短路測量方式，更便于故障判斷。

7. 不掉電時鐘和日期顯示，機內可保存50組數據，掉電數據不丟失。

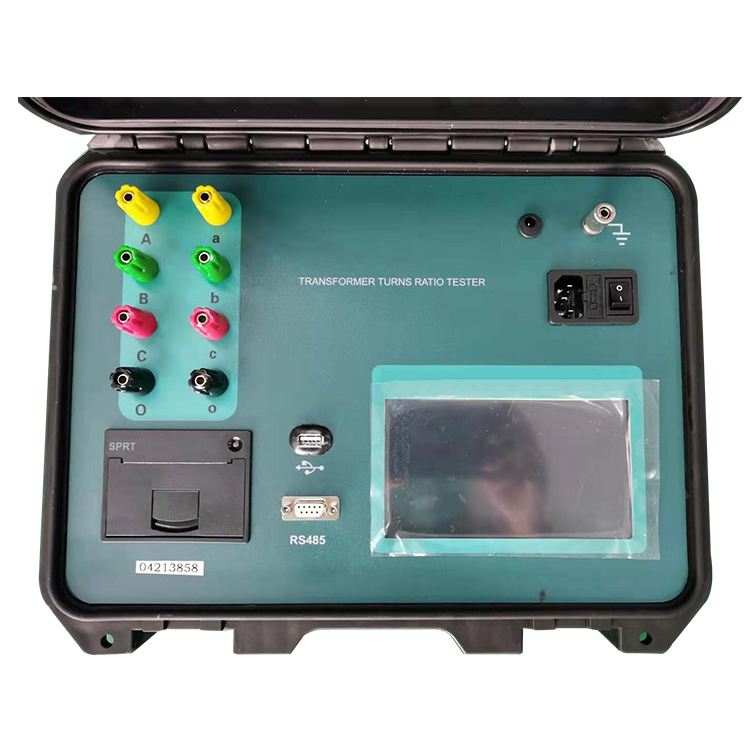

8. 大屏幕彩色液晶顯示器，數據清晰易讀，熱敏打印機打印。RS485通訊接口和U盤存儲接口。

9. 儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能，具有電源誤接380V保護功能。

2. 技術特征

2.1 技術指標
