一、概述

絕緣子灰密度測試儀是根據我國電網防污閃工作的需要，配合電網污穢等級劃分的新標準而研發的“灰密”成套測量裝置。該裝置符合GB/T 16434—2004《污穢條件下高壓絕緣子的選擇和尺寸確定第1部分：定義、信息和一般原則》（代替GB/T 16434-1996、GB/T 5582-1993、JB/T 5895-1991）和國家電網公司Q/GDW 152—2006《高壓架空線路和變電站環境污區分級及外絕緣選擇標準》規定的要求。

絕緣子灰密度測試儀是成套測量裝置。其中包含精密電子天平、鼓風干燥箱、真空抽濾器及測量附件等組成部分。整套裝置操作簡單，測量精確。

二、功能特點

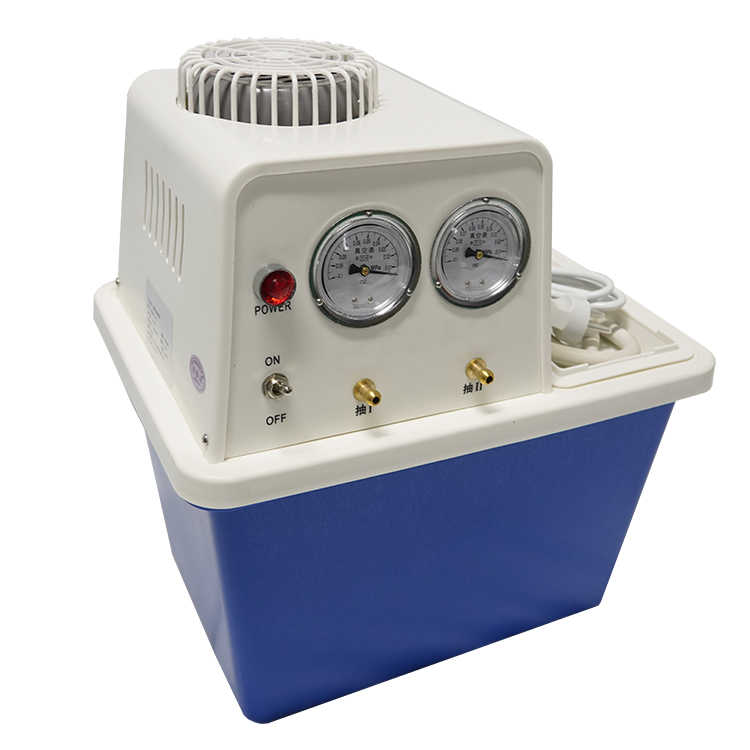

1、真空抽濾裝置技術成熟，使用方便、效率高。含有多個抽頭，可一次實現多個過濾過程。使用水循環裝置代替油循環泵，使用更為方便，故障率低。

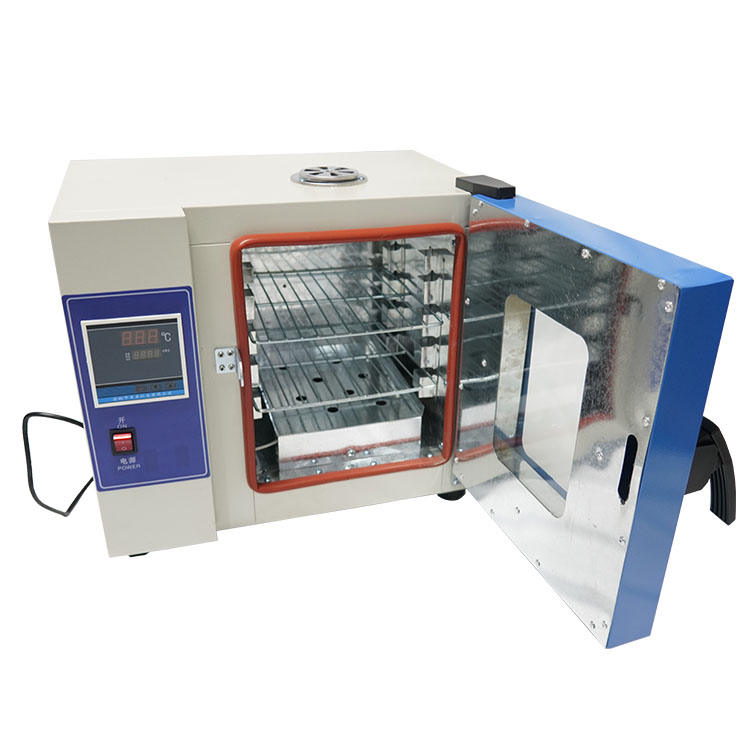

2、鼓風干燥采用德國技術，風道先進；風機噪聲小，性能穩定。

3、微電腦智能控制，設定溫度后，儀表自行判斷加熱所需功率，并顯示加熱狀態，控溫精確穩定。

4、可調式進風口，控制箱內溫度和氣體的排放。

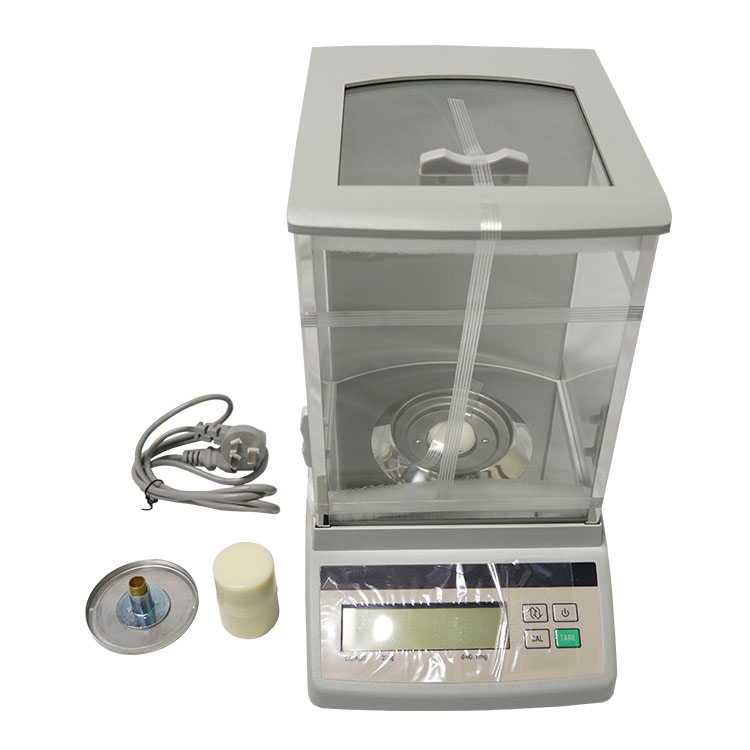

5、高精度電子分析天平具有數字化多點線性修正、漂移修正、開機自檢和去皮等多種功能。

6、附帶配套計算軟件，計算方便，且結果更為精確。

三、技術指標

1、天平精度：0.1mg

2、最大稱量：200g

3、控溫范圍：室溫+10℃～250℃

4、溫度分辨率：1℃

5、溫度波動度：±1℃

6、溫度均勻度：±1℃

7、抽濾流量：60L/Min

8、抽濾最大真空度：0.098MPa

9、抽濾單頭抽氣量：10L/min

10、抽濾抽氣頭個數：2個

11、電源電壓：220±10%

12、環境溫度：5—40℃

13、相對濕度： 85%
