HZ-435S三相手持電能分析儀 智能電能質量檢測儀 電能質量測試裝置
時間：2022-09-30 作者：保定鏵正電氣 瀏覽次數：239次
一：概述
類型 | 三相手持式電表 |

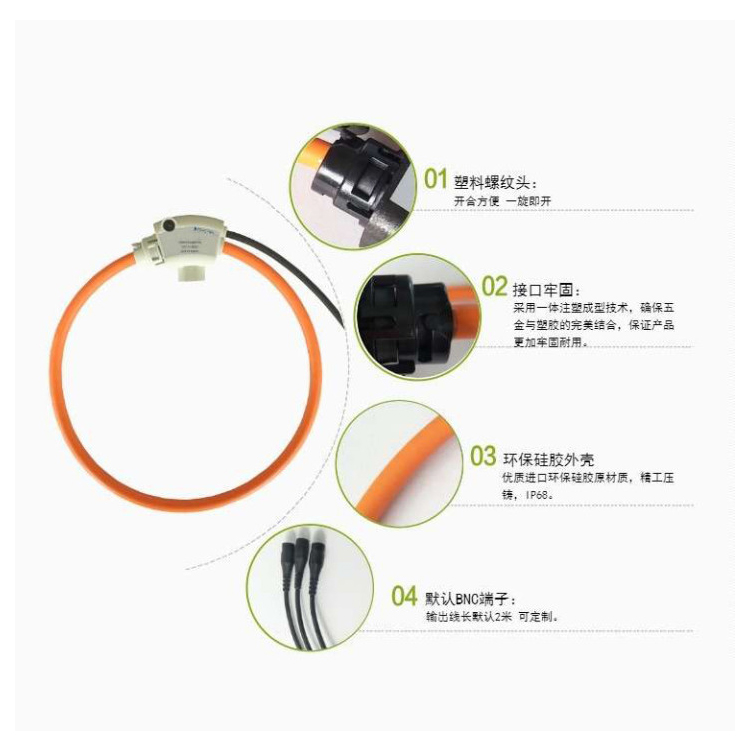

支持電流傳感器類型 | 電壓輸出型電流鉗，羅氏線圈 |
支持線制 | 三相四線，三相三線，一相兩線（L-N），—相兩線（L-L）, 一相三線（L-L-N） |
存儲 | 1GB MicroSD卡（最大4GB,默認存儲間隔1分鐘） |
諧波 | 最大52次 |
應用領域 | 電力分析，電能測量 |
顯示屏幕 | 3.5 英寸 TFT 320*480 |
重量 | 350 g |
尺寸 | L*W*D： 21.5*10*3.5 cm |
顏色 | 藍黑 |
電流輸入 | |
一次端電流值設置 | 0.1A~9999A |
過載能力 | 600mV, 10s/hours |
供電 | |
電源 | 4節AA （ 5號）電池（支持連續工作大約7小時） |
5~9V直流供電 | |
功耗 | |
屏幕背光常真 | 1100mW |
屏幕背光關閉 | 900mW |
接線端子類型 | |
電流輸入 | BNC |
電壓輸入 | 香蕉頭 |
DC供電 | 直流 5.5mm*2.1mm |
二：數據顯示
電壓 | UA, UB, UC,及平均值 |
電流 | IA,IB，IC,及平均值 |
功率 | 有功功率，無功功率，視在功率（各相，三相總和值） |
電能 | 有功電能，無功電能，視在電能（各相，三相總和值）超過999.9GWh，電能值自動清零 |
電壓諧波值及百分比 | 總諧波，X、丫、Z、V、W次諧波（可配置） |
電流諧波值及百分比 | 總諧波,X、丫、Z、V、W次諧波（可配置） |
線電壓 | 各相之間 |
線電壓之間角度 | 各相之間 |
電流之間角度 | 各相之間 |
功率因數 | 含諧波功率因數和基波功率因數（各相，三相平均值） |
更新速率 | |
數據刷新速率 | 500ms |
最大值最小值 | |
電壓 | 各相，三相平均值 |
電流 | 各相，三相平均值 |
功率 | 有功功率，無功功率，視在功率（各相，三相總和值） |
不平衡度 | |
電壓 | 各相，三相最不平衡度 |
電流 | 各相，三相最不平衡度 |
需量/最大需量 | |
電流 | 各相，三相平均值 |
功率 | 有功功率，無功功率，視在功率（各相，三相總和值） |
數據記錄 | |
記錄時間間隔設置 | 1 ?9999s （默認 60s） |
數據格式 | CSV |
存儲容量 | MicroSD 卡 1GB （默認） |
存儲時長2年（使用1GB SD卡，1次/60S） | |
記錄的數據 | 電表序列號，年月日時分秒， 電壓有效值（V），電壓總諧波百分比（%）， 電流有效值（A），電流總諧波百分比（%）， X,Y,Z,V,W次電流諧波有效值， X,Y,Z,V,W次電流諧波百分比， 電網頻率（Hz）,功率因數， 有功功率（W），無功功率（Var），視在功率（Va）, 有功電能（Wh），無功電能（Varh）,視在電能（Vah）, 電流需量，電流最大需量，有功功率零量，有功功率最大需量， 無功功率零量，無功功率最大需量，視在功率零量，視在功率最大需里。 |
三：精度與認證
電流測量精度 | 0.5%（1%~120％滿量程，＜10A不保證精度） |
電流檔位 | —檔：100A(0.5A~120A)推薦線圈：HZ-24,50mV/KA |
二檔：600A(0.5A~720A)推薦線圈：HZ-36,50mV/KA | |
三檔：1000A(1A~1200A)推薦線圈：HZ-100,85mV/KA | |
四檔：3000A(3A?3600A)推薦線圈：HZ-150,85mV/KA | |
五檔：6000A(6A?7200A)推薦線圈：HZ-200,50mV/KA | |
電壓測試精度 | 0.2%(60~500V) |
功率因數 | ±0.005 |
有功及視在功率 | IEC62053-22 等級 0.5s |
無功功率 | EC62053-21 等級 2s |
頻率 | 0.05%(45~65Hz) |
有功電能 | EC62053-22 等級 0.5s |
