一、概述

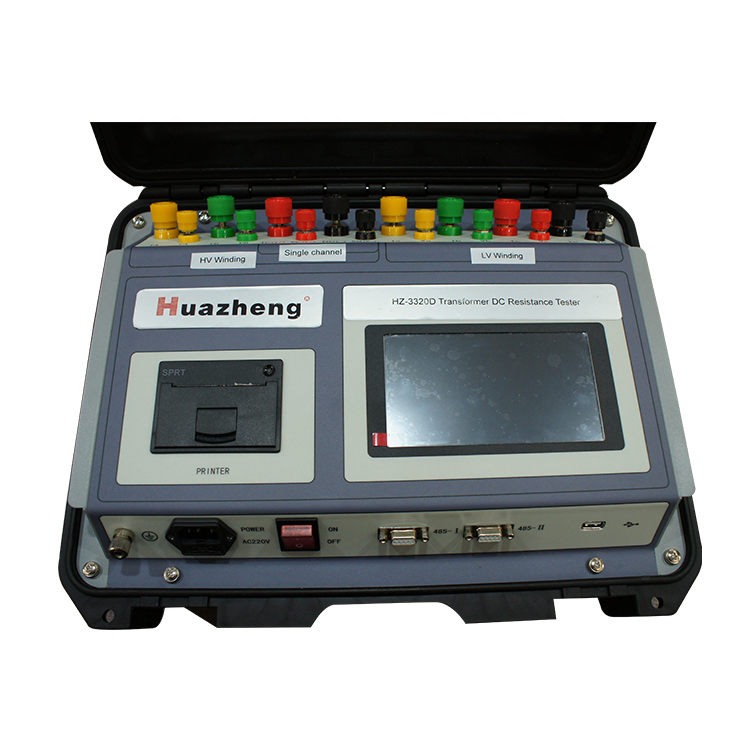

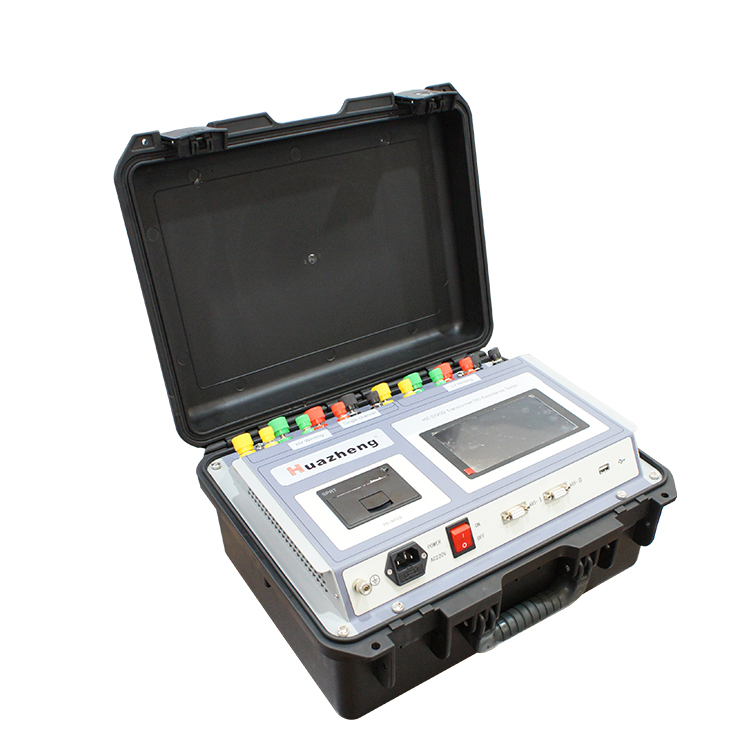

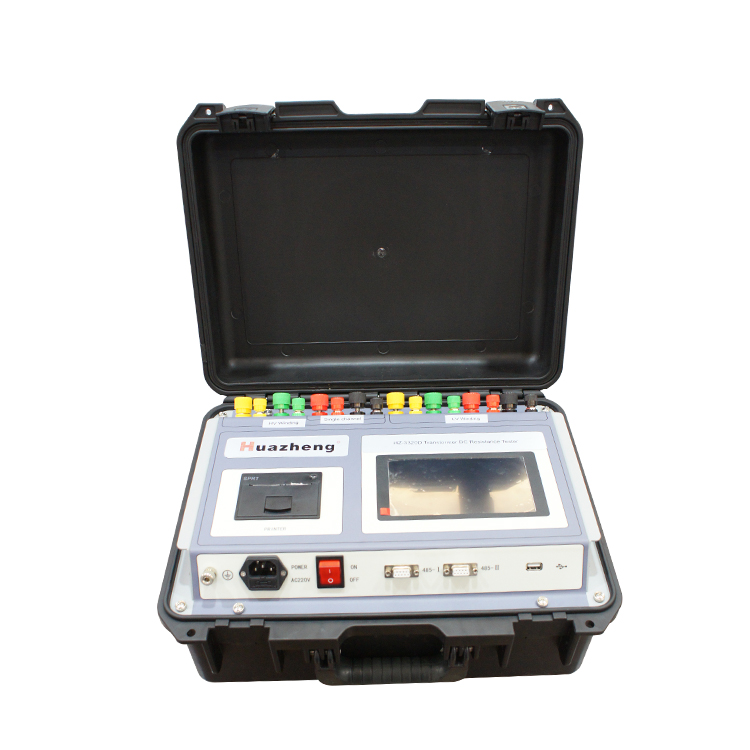

  變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢開發研制了新一代HZ-3320D系列直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。是為測量大容量變壓器三相繞組直流電阻而優化設計的測試儀器?？蓪?duì)變壓器的三相繞組直流電阻進行同時測試。對有載調壓變壓器可以不需要放電，直接調節分接，測量時間是傳統單相測量的三分之一，可大大縮短工作時間。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。本儀器測試數據穩定，精度高，速度快，重復性好，是現場測量變壓器直流電阻的選擇。

二、安全措施

  1、使用本儀器前一定要認真閱讀本手冊。

  2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

  3、本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

  4、本儀表屬高精密儀表，應避免劇烈振動，運輸中應采取一定的減震措施。

  5、對本儀器的維修、維護和調試應由專業人員進行。

  6、為確保人身安全在接通電源前應連接可靠地線，地線的移除應在移除電源后進行。

  7、在測試過程中，禁止拆卸和移動測試夾和供電線路。測試完畢后一定要等放電報警聲結束后，方可拆除測試線。

  8、對無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。

  9、測試過程中遇到供電電源突然斷電，儀器將開始自動放電，此時不允許立即拆除測試線，一定要等放電報警聲結束后，方可拆除測試線。

三、性能特點

  1、固定電流輸出（10mA-20A共8檔）；自動電流輸出（0.03-20A依據試品阻值自動設定最優電流）。

  2、測量范圍寬（0Ω-20KΩ），能測量變壓器、互感器等感性直流電阻。

  3、具有單通道測量、YN三相同時測量、YN三相補償同時測量（含O相電阻）、YND11變壓器自動助磁、YN三相選相測量、D/Y三相選相測量等功能，并自動計算三相電阻平衡率。

  4、輔助判斷數據穩定功能。自動計算5″、15″或30″電阻偏差的百分比，準確判斷數據的可讀性，防止誤讀數據。

  5、依據試品材質（銅、鋁）溫度換算功能，方便與歷史數據對比。

  6、具有變壓器消磁功能，能有效減小變壓器剩磁。

  7、具有萬年歷、100組數據存儲、中英文界面選擇等功能，關機不丟失數據。還設有微型打印機、“U盤”接口。

  8、顯示器采用6寸彩色觸控液晶屏。

  9、雙RS485通訊接口，方便設備間級聯。配合上位機操控軟件，實現遠距離控制測量；還可選裝內置藍牙模塊，實現藍牙無線通訊。

  10、具有音響放電報警，放電指示清晰，減少誤操作。

  11、具有輸入誤接AC380V電源保護功能，保護后音響報警減少誤操作對儀器的損害；儀器還具有完善的反電勢保護功能，抗拉弧能力強。

  12、具有防塵、防震、防潮、測量精度高、穩定重復性好、攜帶方便等特點。

四、技術指標

1、輸出電流：自動、20A、10A、3A、1A、300m A、100mA、30mA、10mA

2、量程：

 自動（30mA -20A）  0Ω- 600Ω      (三相同測 0.001Ω - 360Ω)

       20A   0Ω –1.0Ω     (三相同測0.001Ω–1.2Ω)

       10A   0.001Ω –2.0Ω   (三相同測0.002Ω–1.2Ω)

         3A    0.003Ω– 6.0Ω  (三相同測0.006Ω–3.6Ω)

         1A    0.01Ω – 20Ω   (三相同測0.02Ω – 12Ω)

       300m A   0.03Ω – 60Ω   (三相同測0.06Ω-   36Ω)

       100m A   0.1Ω – 200Ω   (三相同測0.2Ω - 120Ω)

       30m A    0.5Ω – 600Ω   (三相同測1.0Ω -  360Ω)

       10m A    20Ω – 20kΩ    (僅單相測試)

3、準確度：0.2%±0.4μΩ

4、最小分辨率：0.1μΩ

5、工作溫度：-20～40℃

6、環境濕度：≤80%RH，無結露

7、工作電源：交流：AC220V±10%，50Hz±1Hz

8、體積：長420mm×寬320mm×高200mm

9、凈重：13.8kg
