一、概述

HZXF-107B相位伏安表是專門為電力系統現場檢查智能電表及計量裝置運行情況而設計的，隨著電網智能化建設，智能電表的大量應用，所需檢測項目不斷增加，現有的傳統檢測設備已不再滿足現場工作的需要。該儀器不但具備傳統的檢測功能，且可現場讀取智能電表存儲數據，實時上傳數據進行對比分析，從而檢測智能電表通訊的準確性，還可實時記錄現場電壓、電流、功率、電能、相位等參數，豐富了工作人員的檢測手段，提高了工作效率，增加了智能電網運行管理的科技含量。

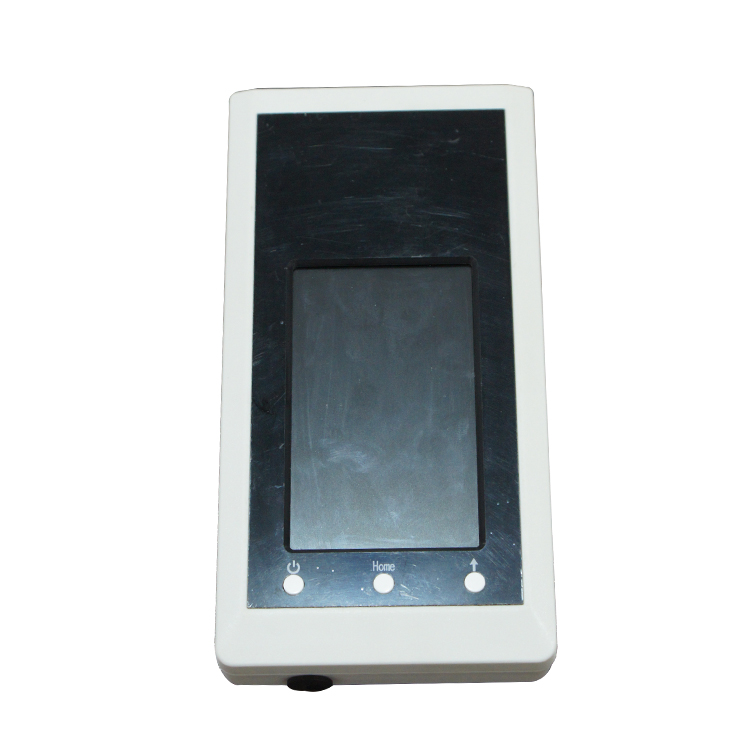

儀器采用ARM處理器，內置8M存儲器，可存儲儀器的系統文件，采用4.3寸480*800分辨率的彩色電容觸摸屏，顯示細膩清晰，觸摸靈敏。儀器可支持SD卡優盤等外設，也可將儀器直接作為優盤與電腦連接存取文件。儀器界面采用流行的安卓系統風格，界面美觀友好，操作方便。

二、功能與特點

2.1 在不停電，不改變計量回路接線，不打開計量裝置情況下，檢測出計量裝置的綜合誤差（含電能表、CT、接線誤差），從而判斷此計量裝置是否有故障。

2.2 可測量校驗低壓計量裝置內的帶CT和不帶CT單相、三相三線、三相四線電能表的基本誤差。

2.3 可測量電壓、CT一次電流、CT二次電流、功率、相角、功率因數、頻率等多種電參量，從而準確判斷檢測出計量裝置回路的故障。

2.4 可測量CT變比誤差和相角。

2.5 顯示向量圖，可直觀的檢查計量裝置的接線錯誤。

2.6 電流回路使用鉗型互感器進行測量，使得操作人員無需打開電流回路，就可以快速、簡捷、安全可靠的進行測量。

2.7 電壓回路自動切換量限；鉗型互感器測量范圍0.01A～10A，整個測量范圍內，自動切換量限。

2.8 4.3寸480*800真彩電容觸摸屏，界面顯示細膩美觀，一屏可顯示多種電參量，安卓風格界面，人機對話友好。

2.9可不改變接線檢測低壓計量裝置（內裝無功表）的綜合誤差，和無功電能表基本誤差。

2.10內置鋰離子電池，現場無須外接電源。

三、技術性能

3.1  輸入特性

電壓10～400V 自動轉換量限

鉗型電流互感器測量范圍0. 01A～10A，自動切換量限

相角：0～359.9o

頻率：45～55Hz

3.2  準確度

檢測儀準確度：0.2級、0.5級

3.3  工作溫度：-20℃～+50℃

3.4  工作電源：8.4VDC

整機功耗：≤3VA

3.3  體積

長：21cm，寬：10.5cm，高：4.5cm

重量：1.5kg

3.4  絕緣

a．電壓、電流輸入端對機殼的絕緣電阻≥100MΩ

b．工作電源輸入端對外殼之間承受工頻2kV（有效值）歷時1分鐘試驗。

3.5  自動切換電壓、電流量限

a．在電參量測量功能菜單下，校驗儀隨時自動切換量限。

b．在其他功能菜單下，不切換量限。
