一、概述

有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。

該儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小，重量輕，抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發供電單位，變壓器制造行業保障安全生產，提高產品質量的儀器。

二、功能特點

l 儀器輸出電流大，重量輕；

l 測試Yn、Y、D型變壓器,阻值不用換算直接顯示；

l 可帶繞組、不帶繞組測量；

l 波形顯示根據采樣值自動調整電阻、時間值幅值

l 具有完善的保護電路，可靠性強；

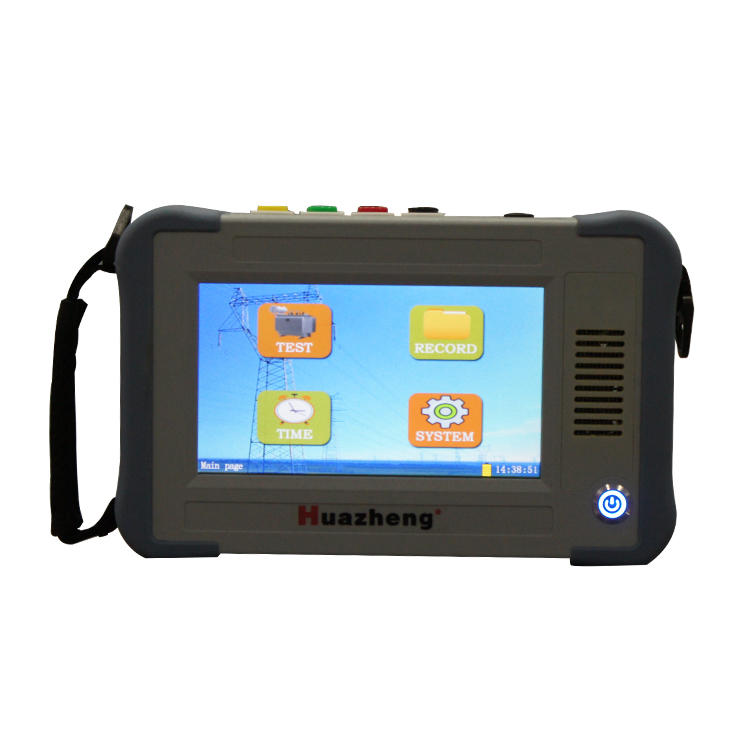

l 七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換

l 內部可以自動保存500組數據。

l 儀器內置鋰電池電源，方便戶外使用。

l 儀器可外接打印機打印測量數據，便于無紙化辦公。(選配)

三、技術參數

輸出電流 ：1.0A、0.5A、0.2A

測量范圍 過渡電阻：0.3Ω～20Ω(1.0A)   5Ω～40Ω(0.5A)

20Ω～100Ω(0.2A)

過渡時間：0～320ms

開路電壓：24V

測量精度 ：過渡電阻：±(5%讀數±0.1Ω)

過渡時間 ：±(0.1%讀數±0.2ms)

采樣速率 ：20kHz

存儲方式 ：本機存儲

外形尺寸 ：主機252*160*65 （mm）   外箱425*335*210（mm）

儀器重量 ：主機2KG    外箱8KG

測試線長度 ：標配13米  長度可以定制

四、使用條件

環境溫度   -10℃～50℃

環境濕度   ≤85%RH

工作電源   電池供電

電源頻率   50±1Hz
