一、概述

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為滿足變壓器直流電阻快速測量的需要，我公司研制了集三相同測試、助磁功能、消磁功能于一體的三通道直流電阻測試儀。該儀器是實現了三相同時加電，獨立電流采樣、電壓采樣，同時測量并顯示三相電阻值和三相不平衡率的功能，大大縮短了變壓器直流電阻的測試時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題。

二、安全措施

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫等場所使用。

4、本產品屬于精密儀器，應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要等放電報警聲停止后再關閉電源、拆除測試線。

7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

8、在測試過程中，禁止移動測試夾和供電線路。

三、性能特點

1、本儀器可根據被測試品選擇相應的輸出電流值進行測試，主要適應于測量變壓器、互感器等感性電阻。

2、對于五柱鐵心和低壓繞組為三角形連接的大型變壓器，儀器可采用高低壓串激磁的方法進行測試，儀器內部自動連結繞組的助磁回路，可快速準確測試低壓繞組的直流電阻。

3、本儀器設有三通道測試功能，以應對星型接法繞組一次接線完成三相直阻測量，自動計算三相不平衡率，極大節省測量時間提高工作效率。也可以采用逐相測試功能，針對YN、D（Y）連接方式的變壓器進行逐相測試直至測試完成。

4、根據被測試品繞組材質可設置繞組材料，選擇銅或鋁，用于區分不同材質的折算溫度系數。

5、儀器內設有變壓器YN繞組中性點引出線電阻的檢測功能，可讓三通道測試數據更接近單相測試值。

6、具有完善的保護電路及音響放電報警，放電指示清晰，減少誤操作。

7、儀器采用7寸彩色觸摸屏，界面顯示清晰美觀，并可實時顯示測試數據。

8、儀器可選配中文、英文兩版操作界面，可根據客戶要求配置。

9、具有RS232通訊接口，配合上位機操控軟件，可將測試數據傳輸?shù)胶笈_(tái)。

10、具有USB接口，可以將測試數據轉存到U盤。

11、本儀器內置日歷時鐘、可存儲、調閱、打印100組測試數據功能。

12、參數設置更加完善，可以設置變壓器的測試?yán)@組、分接位置、測試相別、試品溫度、折算溫度等。

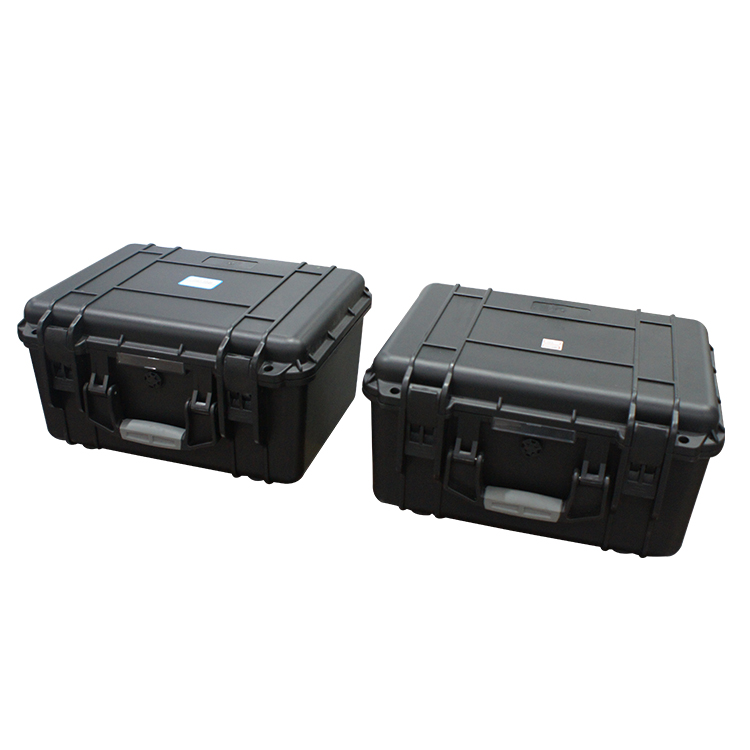

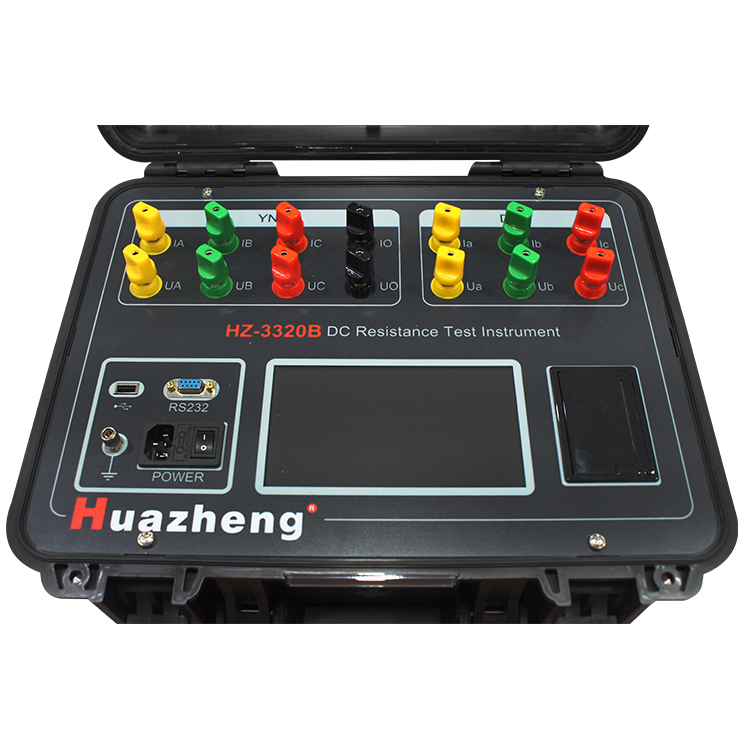

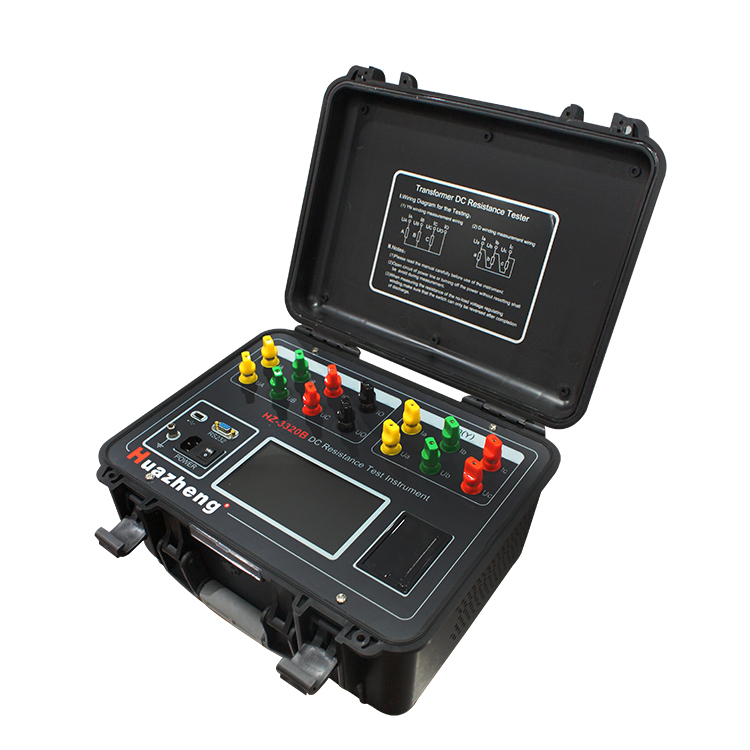

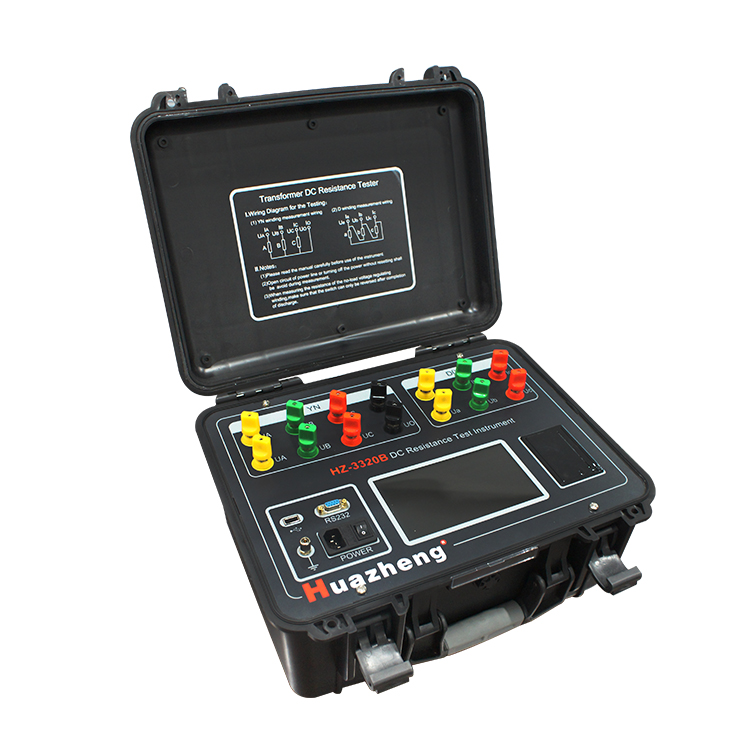

13、本儀器采用工業塑殼機箱，便于攜帶，提高使用壽命。

四、技術指標

1、輸出電流：三相測試：10A+10A；5A+5A；1A+1A；200mA+200mA；20mA+20mA；

單相測試：20A；10A；5A；1A；200mA；20mA；

2、量程范圍：三相測試： 10A+10A：1mΩ～0.6Ω；

5A+5A：2mΩ～1.2Ω；

1A+1A：10mΩ～6Ω；

            200mA+200mA：100mΩ～30Ω；

20mA+20mA：10Ω～200Ω；

        單相測試：20A：0.5mΩ～1Ω；

           10A：1mΩ～2Ω；

           5A：2mΩ～4Ω；

           1A：10mΩ～20Ω；

                 200mA：100mΩ～100Ω；

           20mA：10Ω～20KΩ；

3、精確度：±(0.2%+2個字)；

4、最小分辨率：0.1μΩ；

5、工作溫度：-10～40℃；

6、環境濕度：≤80%RH，無結露；

7、工作電源：AC220V±10%，50Hz±1Hz；

8、儀器體積：長428mm*寬350mm*高230mm；

9、儀器凈重：11.2kg
