一、設備概要

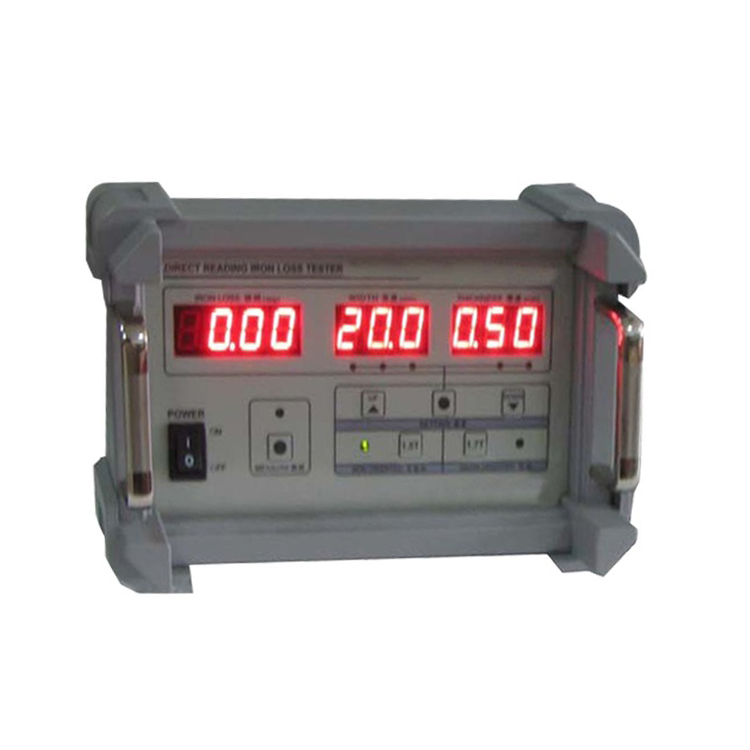

本裝置是用于電氣鐵板(硅鋼片) 的鐵損測試， 是繼日本同型號 DAC-IR-2 后開發的機種。具有攜帶方便、測試簡便、重復性好等特點。只要將探頭置于被測試片上,便能以 W/kg 的形式測得該試片之鐵損值, 并以數字方式顯示。成品/材料均可使用。對熱處理或沖壓前的整張硅鋼片，可以裁下 20 x 20mm 以上面積的單片局部或?qū)⒕戆宸胖闷秸麥y(cè)試； 硅鋼片成品(如圖 1 所示) 則按不同形狀的有效寬度或有效面積測試。

儀器的校準簡單方便。

(1)主要應用:

○硅鋼片的進、出料試驗.

○鍛燒過程中的品質控制.

○矽鋼片的品質管理等.

(2)設備特點:

* 非破壞性的測量方式,且能直接讀取其鐵損值.

* 鐵損值以 W/kg 顯示方式.

* 采用觸摸式數碼設定開關,操作方便、明了.

* 探頭離開試樣時自動停止測試，避免長時間工作.

* 利用標準鐵板利于探頭的校準.

* 自動控制磁通密度.

* 抗電源雜訊功能強,無須使用 AC 穩定電源.

 二、 技術規格

測量范圍: 0.10-19.99 W/kg.

磁通密度: 按國家標準 1.5 Tesla(無取向)、1.7 Tesla(取向) .

試片厚度: 0.10mm-0.99mm

試片寬度: 5mm 以上(保證精度).可測試 2mm 寬度。

測量對象: 電氣鋼板及硅鋼片鐵芯,包括無取向(Non Oriented)和有取向(Grain Oriented).

測量精度: ±5% (和標準的疊片電流愛潑斯坦方法比較) .

測量頻率: 50Hz (與電源頻率同步)

使用電源: 可選擇設定 100V 或 220V ±10%。消耗電力 15VA.

尺寸重量: 尺寸 W220mm x H140mm x D350 mm ；重量約 4 公斤
