一、概述及用途

系列型數控電動繞線機，采用了超大規模集成電路及單片控制技術使其數控性能和系統穩定性均達到國內水平。

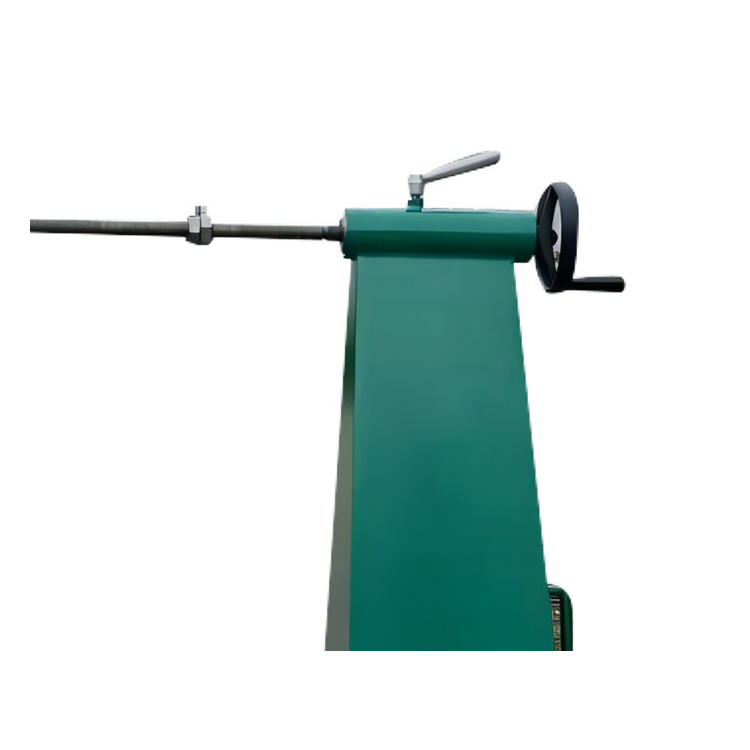

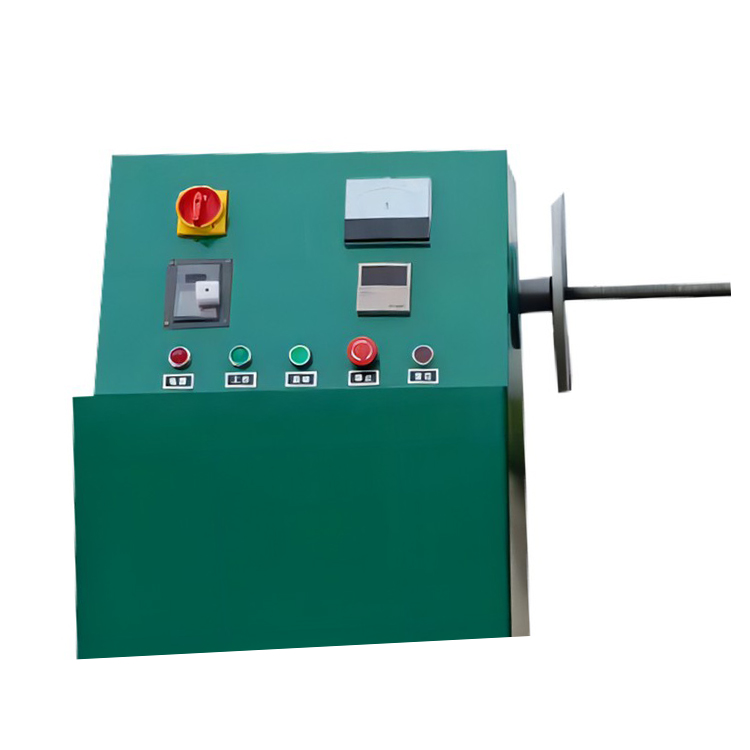

整機外形美觀大方、操作靈活舒適、設有預置控制、無級調速、正反計數、剎車提前、自動停機功能，具有起動力矩大、調速平穩、控制準確等優點，并帶有尾座頂針裝置，是中小電機、馬達和各類變壓器制造及維修行業的繞線設備。

適宜超長，大回轉直徑各類線包，傳感器，探傷高壓線圈的卷繞；粗線、扁線類線包的卷繞；磁電機馬鞍型鐵芯線圈的卷繞；Y315及630KW以下各類電機定子線圈的卷繞及各類變壓器線包的卷繞。

二、技術參數

◆ 主軸電機： 2.5KW  2～4極直流調速電機

◆ 花盤直徑： 300mm

◆ 一級減速： 皮帶盤

◆ 二級減速： 齒輪變速箱

◆ 主軸輸出轉速： 0～50轉/分    適用：≤630KW

◆ 動力要求：  380V  15-30A

◆ 主軸中心高度： 900mm(距地面)

◆ 可繞線圈寬度： 0～650mm      可繞線圈直徑：0～1500mm

◆ 整機重量：  500Kg
