一、概述

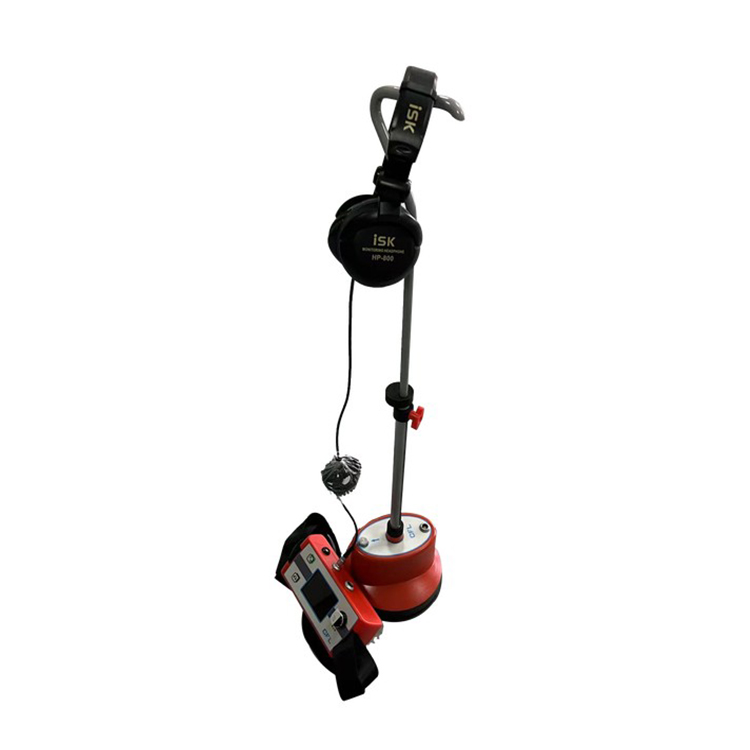

   因為電力電纜敷設環境的極其復雜性，電纜故障測試時精確定點一直是很關鍵的一步，即使有準確的粗測距離，但由于受到外界環境的影響，我們也是難以快速準確定位。HZ-B+電纜故障聲磁精確定點儀是一款便攜式、超靜音、可視化、含路徑指示的沖擊放電接收精確定點儀，與高壓沖擊發生器配合使用，利用沖擊放電在電纜故障點產生的磁場信號和聲音信號的時間差來精確定點電纜故障點的準確位置，同時采用背景智能降噪和聲音追蹤新技術，可實現連續優化、完美聲音效果，通過耳機測聽放電聲音，可用來輔助判斷電纜故障點的位置，誤差在探頭直徑范圍內。自帶精確定點的同時指示路徑功能，保證了快速定位。

   HZ-B+運用前端連續沖擊放電時，粗測距離范圍內故障點沖擊放電聲音在電纜上方的地面?zhèn)鞑?，被地面上的探地傳感器記錄下來。探測點距電纜真正故障點的距離可以用兩種方法計算出來，一種是沖擊放電噪音的音量大?。涣硗庖环N是故障點放電一剎那，同步發出的磁場信號與聲音信號到達探地傳感器的時間差。

二、技術特點

· 卓越的放電聲音音質，背景更加安靜，選用監聽耳機用來快速、可靠地定點故障點位置；

· 磁場信號可選擇地記錄，獲得更高的定點精度，全自動設置聲音通道和磁場通道的觸發閥值；

· 可手動/自動超靜音技術；

· BNR智能背景降噪技術；

· 開啟與關閉沖擊放電音量上限；

· 接收機里采用黑色箭頭自動顯示出精確定點的前進方向；

· 接收機里采用黃色標記線指示故障電纜中心軸線的相對左右位置，保證定點時始終在電纜正上方；

· 利用沖擊放電前后兩次的時間差大小來判定故障點的精確位置；

· 特殊的自落式探地傳感器，并配有軟質路面、硬化路面、草坪的傳感接頭；

· 選用可靠的進口接插件，保證聲音的純度，人性化設計了高度可調的探頭手柄，非常適用。

三、技術參數
