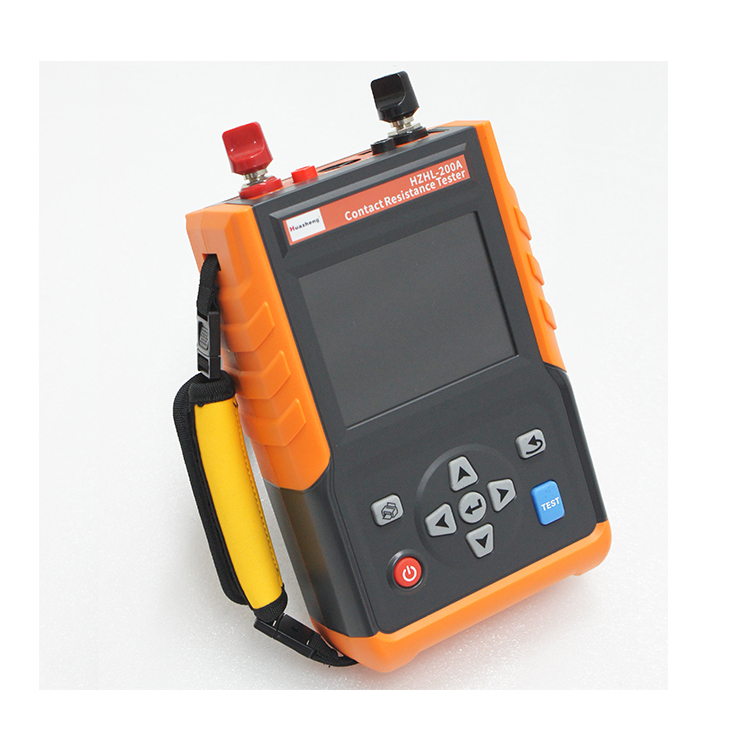

HZHL-200A回路電阻測試儀

時間：2023-04-06 作者：保定鏵正電氣瀏覽次數：617次

一、簡介

回路電阻測試儀，又名微歐計、接觸電阻測試儀，是我公司研制的一款專門測量各種高壓開關接觸電阻、高壓斷路器接觸電阻、金屬焊接構件連接電阻、金屬導體回路電阻、微歐電阻的儀表。

本儀表以高速微控制器為核心，結合了高精度A/D轉換器、數字測量技術、抗工頻干擾技術、以及程控電流源技術，使內置大容量可充鋰電池產生無紋波直流電流，能輸出220A，可以每2.5A步進細調輸出電流，多達87個電流檔位，滿足多電流檔位測試；同時可以設置時間（10s、20s、30s、40s、50s、60s）連續輸出大電流測試，能在強干擾環境下高精度、高穩定性、高智能化測試；在電路設計方面具有開路保護、過熱保護等功能。

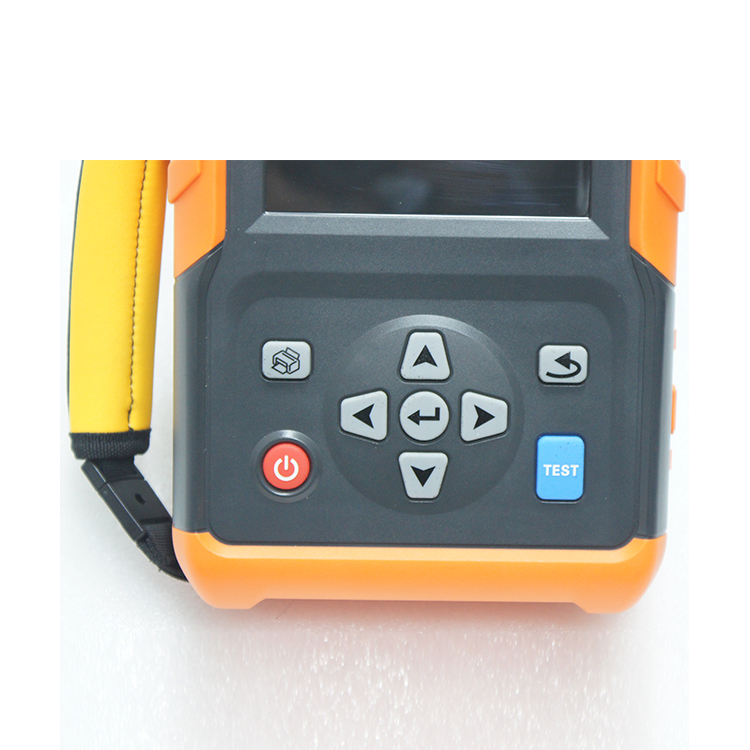

儀表采用5.6寸彩色LCD顯示，中英文操作界面，清晰直觀；還配有標準電阻，正式測試前可以對儀表進行精度自檢；儀表具有量程寬、數據存儲量大、抗干擾能力強、操作簡單、手持式、體積小、便于攜帶等優點；還可以選配打印機，用于數據打印。

二、技術規格

功能	高壓開關、高壓斷路器等各種接觸電阻測試；金屬焊接構件連接電阻測試；金屬導體等各種回路電阻測試；微歐電阻測試
電源	內置：12.6V 9000mAh可充鋰電池
測試方式	四線法
充電器	12.6V/2A充電器
顯示模式	5.6寸工業級高亮度彩色液晶屏
測試接口	I+(電流正)、I-(電流負)、U+(電壓正)、U-(電壓負)
電流輸出	粗調檔位：≤5A、10A、30A、50A、80A、100A、200A、220A
	細條檔位：步進值2.5A，最多87檔電流
量程（內置電池）	≤5A ：	1μΩ~3500mΩ
	10A ：	0.1μΩ~200mΩ
	30A：	0.1μΩ~20mΩ
	50A：	0.01μΩ~15mΩ
	80A：	0.01μΩ~10mΩ
	100A：	0.01μΩ~5mΩ
	200A ：	0.01μΩ~600uΩ
	220A ：	0.01μΩ~500uΩ
分辨率	0.01μΩ
測試精度	電流：30A~220A ±(讀數×0.1%+量程0.2%+1μΩ) 電流：10A或≤5A ±(讀數×0.5%+量程0.2%+10μΩ）
測試時間	≤100A：快速(推薦)、10s、20s、30s、40s、50s、60s ＞100A：快速
打印機	有（選配），按打印鍵打印測試結果
數據存儲	測試完成后數據自動保存，循環保存，可存儲999組數據
儀表尺寸	約188mm(長)×85mm(寬)×312mm(高)
外包裝尺寸	約550mm(長)×420mm(寬)×215mm(高)
質量	儀表質量：約2.2kg
	總質量：約9.3kg

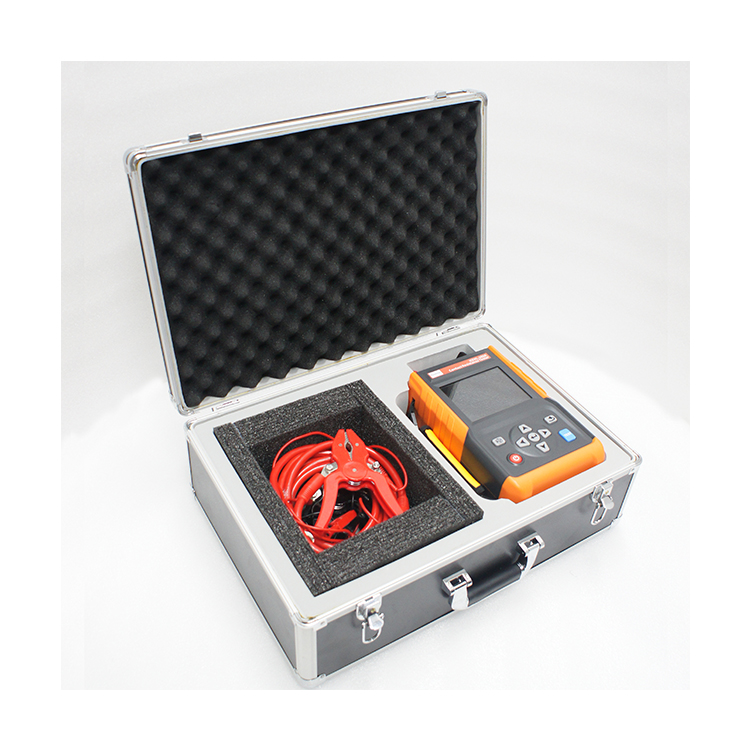

測試線	標配長度：3m (可選購5m)
	電流、電壓兩端分接測試線，接線簡單，電阻小于10mΩ
數據刪除	設置界面下選擇格式化內存選項可刪除全部數據
數據查閱	進入數據查閱界面，按上下左右鍵翻閱所存數據
自動關機	在使用電池供電時，開機后無操作約15分鐘后自動關機
電池電壓	儀表右上角有電池電量指示，當顯示符號“”時，代表電池電量耗盡，儀表將自動關機，請及時充電
背光	背光可設置高、中、低三種亮度
工作電流	非測試狀態下工作電流為230mA
	測試狀態下工作電流可自行設置
電路保護	具有開路保護、過熱保護等
溫度保護	儀表內設置有溫度監控
工作溫濕度	-10℃～50℃；90%RH以下，無結露
存放溫濕度	-10℃～60℃；70%RH以下
充電電壓	12.6V
適合安規	IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》
