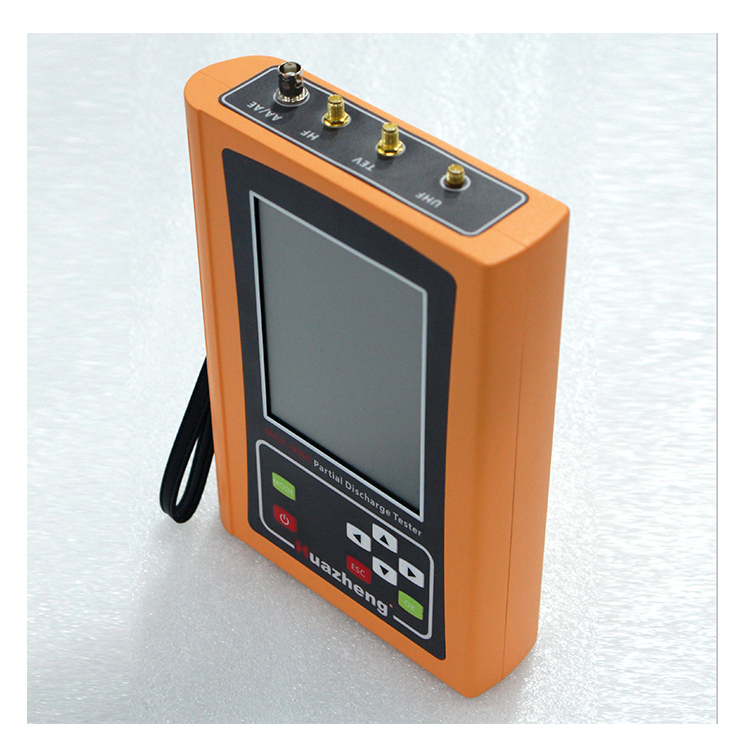

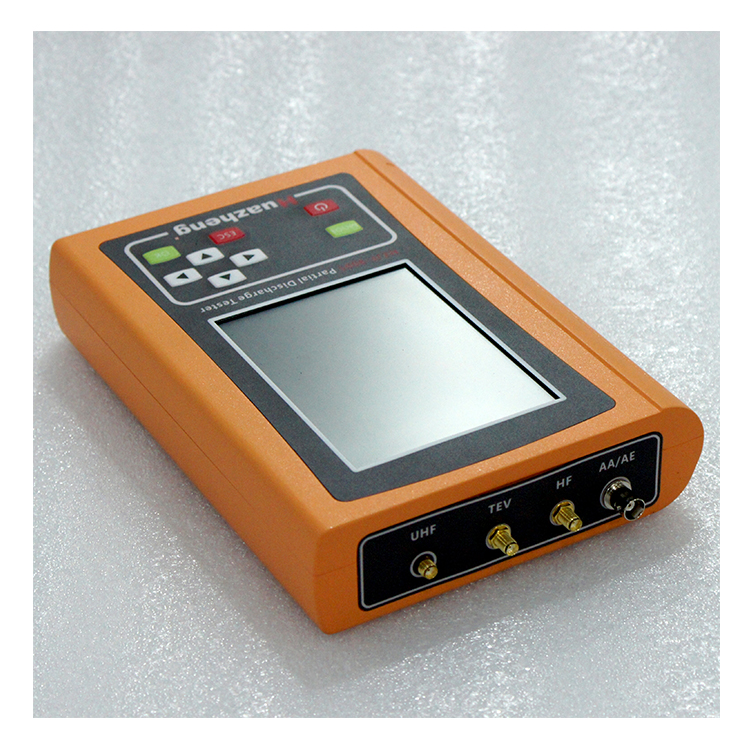

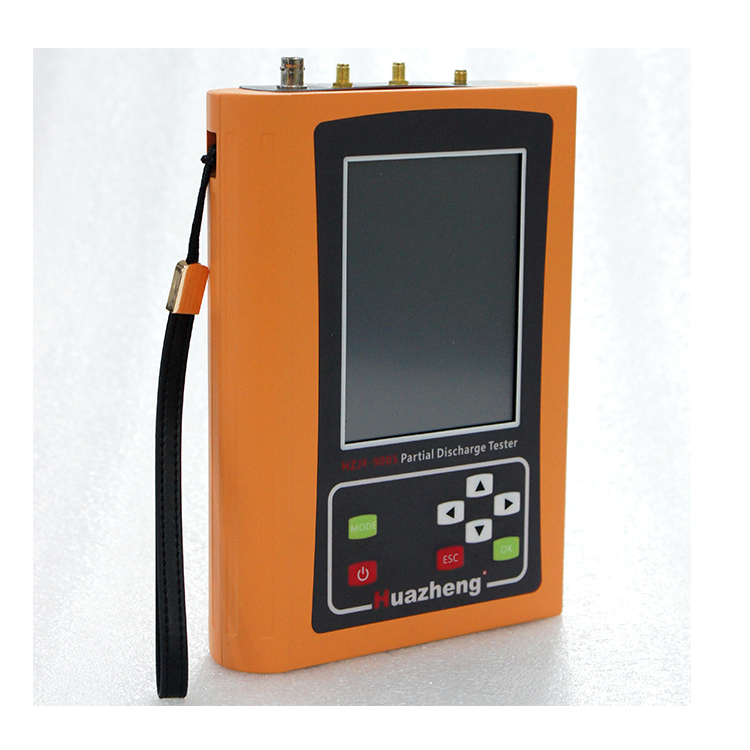

一、系統簡介

局部放電是電力設備絕緣劣化的征兆和表現形式，又是絕緣進一步劣化的原因。由于絕緣擊穿的后果經常比較嚴重，因而對電力設備進行局部放電檢測顯的尤為重要。電氣設備的局部放電屬于不會使電極完全短接的電氣放電。這種放電幅值通常較小，但它們卻可以使絕緣性不斷下降，可能導致最終的故障。帶電式局部放電檢測提供了既快速又簡單的方法，用以識別可能會引起停電或人員傷害的潛在絕緣故障。

針對國家電網《電力設備帶電檢測技術規范》相關帶電檢測要求，本儀器采用高頻檢測技術測量局部放電，綜合運用計算機技術、超聲波、特高頻、暫態地電波采樣技術、模擬電子技術、高速信號采集技術和數字信號處理技術，基于Linux操作系統平臺開發，提供局部放電的二維，三維圖譜，幅度相位譜波形和放電信號量化值，通過靜態或動態對單個周期或多個周期的局部放電脈沖波形做詳細的觀測和分析，可以較好地評估電氣設備局部放電情況。適用于高壓電纜，電力變壓器及其他電氣設備絕緣性能的日常巡檢，具有靈敏度高、適應性能強的特點，可以有效發現其相關絕緣缺陷，是電力設備帶電運行時進行狀態檢測的工具。

二、主要功能特點及指標

1） 現場可快速檢測高壓電氣設備特別對高壓電纜局部放電狀況，使用方便，體積小，重量輕，便于攜帶。

2）局放檢測傳感器設計電路借助射頻信號處理、高頻信號處理和微弱信號處理技術，并采用高精度AD轉換和高速數字信號處理芯片進行數字信號處理，具有良好的抗干擾性能和測量精度。

3） 集超聲波、暫態地電波、高頻、特高頻多種方式聯合檢測局放信號。

4） 內置式非接觸式空聲傳感器，可配置外置式表貼超聲傳感器。

5） 擁有相位直線、PRPD、PRPS等多種視窗來分析局放測試數據。

6） 支持?jǐn)?shù)據存儲，查看，刪除等功能。

7） 支持波形數據錄制功能。

8） 支持注意、報警多級閥值設定，通過不同幅值顏色對出現的問題提供直觀提示。

9） 使用大容量鋰電池供電，一次充電可連續工作6~8小時。

10）使用Linux作為嵌入式操作系統，方便后期功能擴展、物聯網技術的融合。

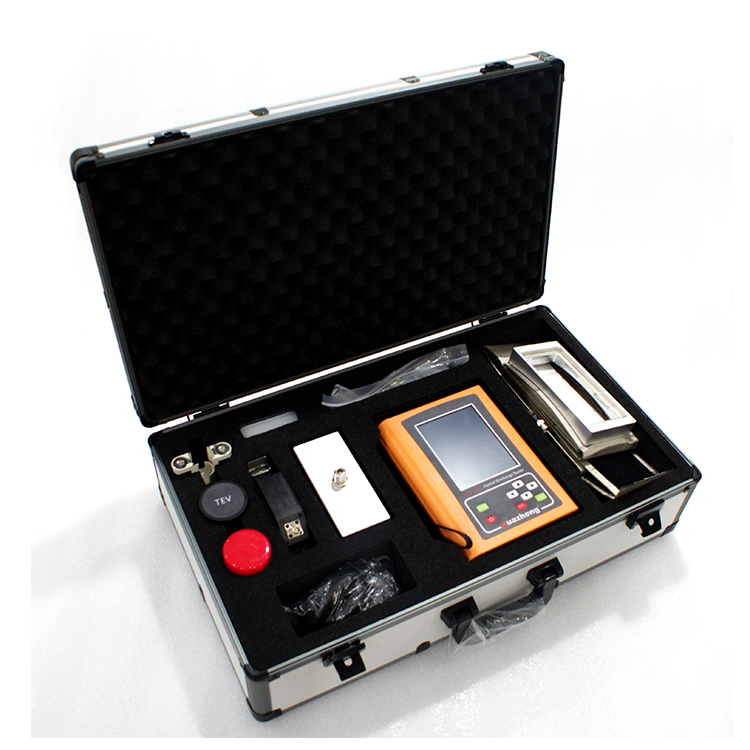

三、主要技術指標

1. 非接觸式超聲波傳感器（AA）

傳感器中心頻率：40KHz±1KHz

測量范圍：-7~68dBuV

分辨率：0.1dB

線性度誤差：<±20%

傳感器形式：可彎曲形式/聚波器形式

2. 接觸式超聲波傳感器（AE）

檢測頻帶：20KHz~80KHz（SF₆氣體絕緣電力設備）

80KHz~200KHz（充油電力設備）

動態測量范圍：60dB

分辨率：0.1dB

線性度誤差：<±20%

3. 暫態地電壓傳感器(TEV)

檢測頻帶：3MHz~100MHz

測量范圍：0~60dBmV

分辨率：0.1dB

線性度誤差：<±20%

4. 特高頻傳感器(UHF)

檢測頻帶：300MHz~1500MHz

測量范圍：-70dBm~-10dBm

傳感器平有效高度：≥10mm

分辨率：0.1dBm

5. 高頻傳感器(HF)

檢測頻帶：0.3MHz～30MHz

測量范圍：0~70dB

增益：-30~20dB

分辨率：0.1dB

傳輸阻抗：≥10mV/mA

輸入阻抗：50Ω

6. 整機參數

工作環境：溫度-20℃～50℃，濕度0～85 %

顯示屏：高清彩色5.6寸TFT液晶顯示，分辨率480*640

主機體積：230x170x48

主機重量：1.35Kg

電池續航：約6小時
