一、儀器概述及特點

【儀器概述】

電力變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化，進而影響并改變變壓器原有的阻抗特性。

國家電力公司頒發的[2000]589號文件《防止電力生產重大事故的二十五項重點要求》中15.2條明確規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形以保留原始記錄。”15.6中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運?！钡碗妷鹤杩箿y試能準確反映變壓器在繞組變形前后阻抗值的變化。《DL/T1093-2008 電力變壓器繞組變形的電抗法檢測 判斷導則》規定：現場可采用低電壓試驗電源實測電力變壓器繞組和鐵芯的動穩定狀態參數，用以判斷變壓器繞組有無變形或位移。確定變壓器繞組及鐵心的動穩定狀態。導則對檢測時機、檢測參數、檢測方法、測試儀器、判斷原理、判斷的定量界限都作了規定或提示。

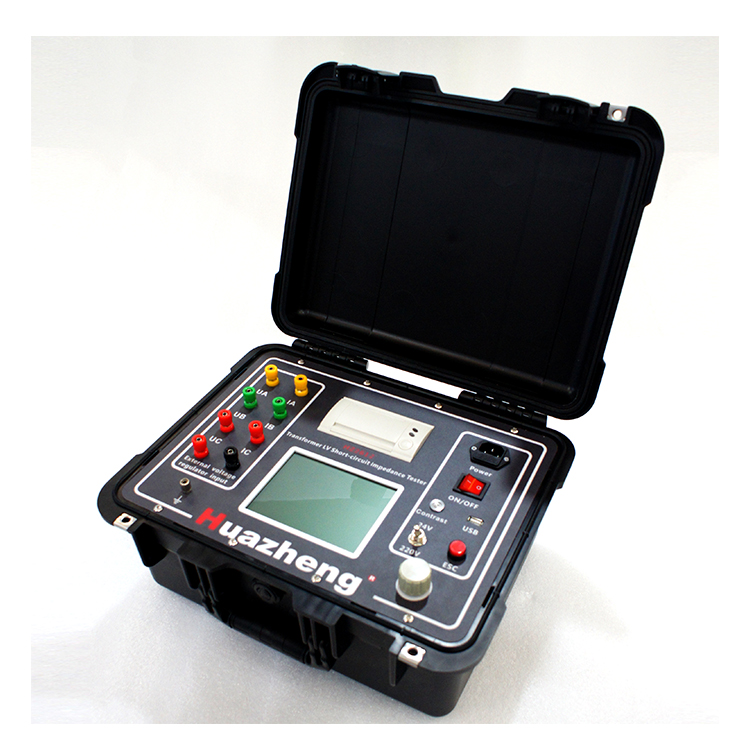

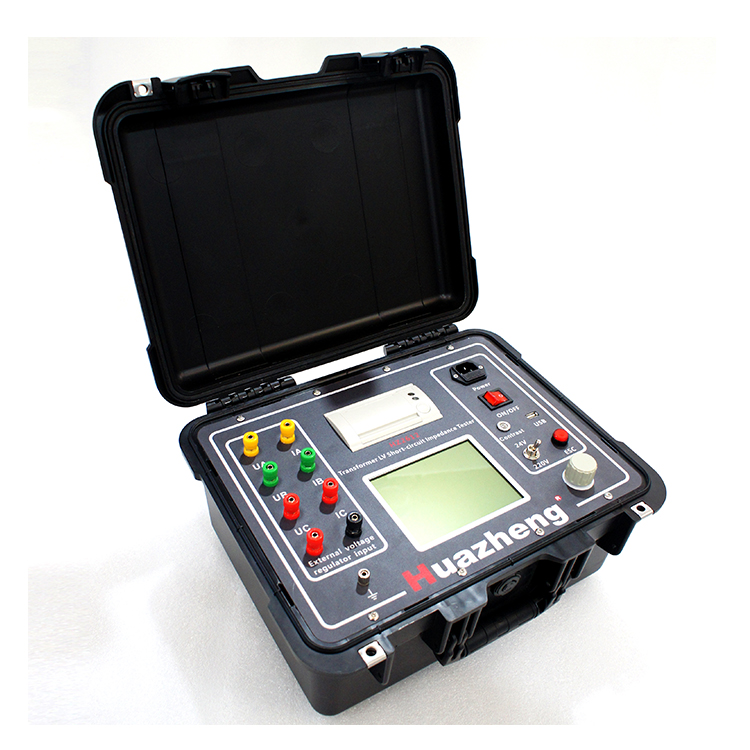

本產品采用電壓電流同步采樣，高速數字信號處理，測量數據精準。儀器可使用內部輸出功率電源或外接電源，采用逐項測量方式，對三相變壓器可以進行手動或者自動測量，數據可以長期保存在內部存儲器，儀器帶數據打印功能。

【性能特點】

1. 技術性能符合國家標準DL/T1093-2008《電力變壓器繞組變形的電抗法檢測判斷導則》的技術條件；

2. 使用內外電源兩種模式，內電源提供24V , 220V兩檔，為防止短路電流過大，首次測試應選擇24V檔，測試電流小于1A時才可以選擇220V檔；

3. 使用嵌入式處理芯片、數字窄帶濾波等技術，有效地抑制工頻及高頻干擾；

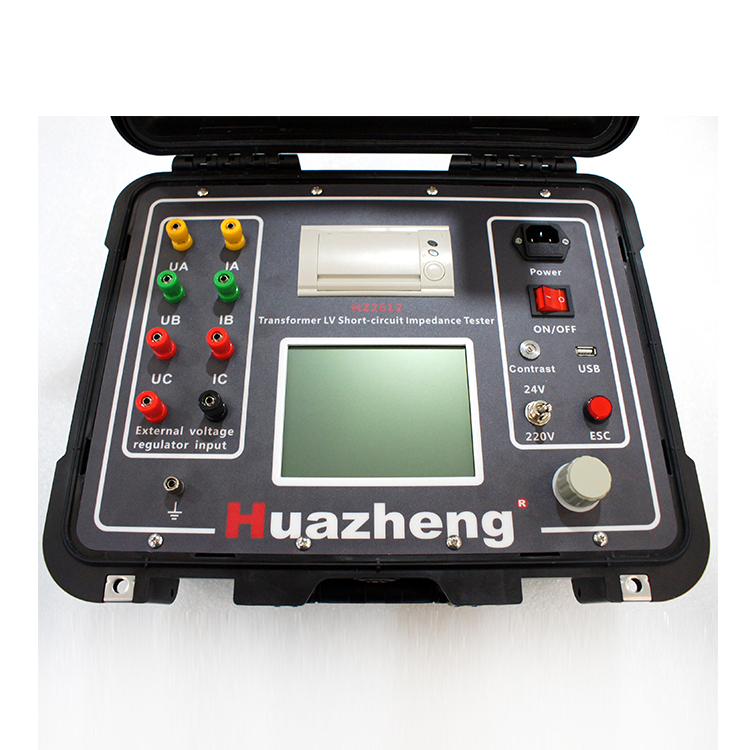

4. 采用三相接線逐相測量方式，只需低壓側短接，高壓側一次性接好三相，一次性自動測量即可計算出每相的短路阻抗；

5. 測量過程可選手動測量和自動測量兩種模式，第一次測試可以采用手動測量模式，試探性觀察測量的電流電壓；自動測量則自動完成測量和計算；

6. 測量過程中同步獲取電壓、電流、頻率，有功功率，短路阻抗，短路電抗，漏電感等；

7. 支持測試數據生成打印輸出；

8. 短路保護，確保在接線時不小心短路情況下不損壞儀器。

二、技術參數

1） 技術參數

電壓測量范圍： 15V ~ 400V

電壓測量精度： <±（0.2%+2個字）

電流測量范圍： 0.1A ~ 20A

電流測量精度： <±（0.2%+2個字）

頻率精度：0.1級

體積：407mm(L)×340mm(W)×192mm(H)

重量：9.8kg

2） 適用環境

溫度：-10℃～45℃

濕度：<90%，無凝露
