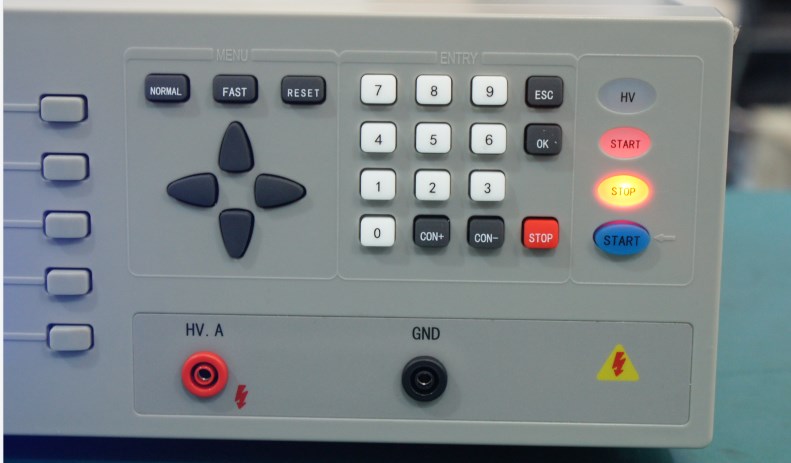

HZ211S-10 匝間絕緣測試儀
時間：2023-08-16 作者：保定鏵正電氣 瀏覽次數：117次
一、概述
1.1 引言
脈沖式線圈匝間測試儀（即數字式匝間儀）可高效的、非破壞性的對有線圈繞組的部件進行電氣試驗。其原理是對標準線圈繞組和被測試?yán)@組施加相同的脈沖電壓，比較兩者的瞬態波形，以測試被測線圈的品質。瞬態波形也就是線圈內發生的衰減振蕩的波形，他可同時判斷該繞組的電感、品質因素、繞組的圈數差及匝間短路情況，在有鐵芯的情況下，還可以判斷其材質的差別等。在施加高壓脈沖的情況下，電暈放電的發生還可以對絕緣不良進行判斷。總之，標志線圈品質的各個要素，可以在極短時間內檢查完成。
本廠生產的HZ211S/HZ212S系列脈沖式線圈匝間測試儀，采用微型計算機技術把波形的各種參數量化處理，再用直觀的波形進行顯示和判斷，操作簡單，判斷準確，自動化程度高。該儀器體積小，重量輕，便于攜帶。
1.2 脈沖式線圈匝間測試儀選型
由于被測產品的不同，用戶需要根據實際情況選擇合適的脈沖式線圈匝間測試儀。下表列出了部分脈沖式線圈匝間測試儀的特點，以供用戶選擇。
儀器型號 | 主要特點說明 | |
新款 | HZ212S-05系列 | 液晶顯示、多繞組、存標準波形、有存儲、有分選、有通訊、多路對比 |
HZ211S-05系列 | 液晶顯示、單繞組、存標準波形、有存儲、有分選、有通訊 | |
老款 | HZ212 -05系列 | 液晶顯示、多繞組、存標準波形、有存儲、多路對比 （分選、通訊需定制） |
HZ211A-05系列 | 液晶顯示、單繞組、存標準波形、有存儲、兩路對比 （分選、通訊需定制） | |
HZ211 -05系列 | 液晶顯示、單繞組、存標準波形、有存儲 （分選、通訊需定制） |
HZ201A-05系列 | 液晶顯示、兩路對比、無存儲、無分選、無通訊 |
1.3 主要技術指標

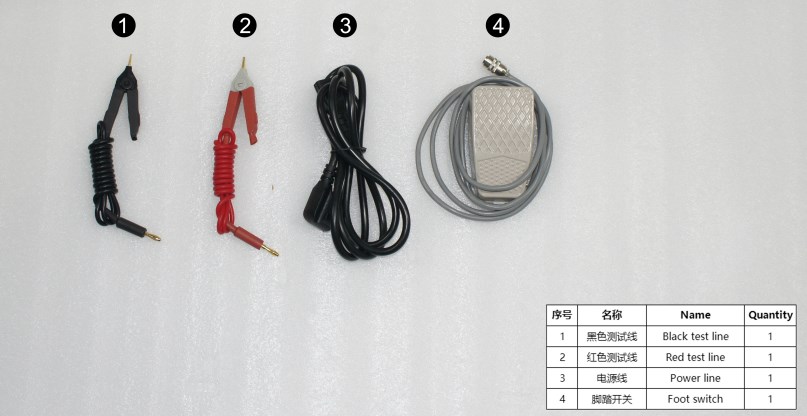

型 號 | HZ211S-10 型 | ||
通道數 | 1通道 | ||
脈沖電壓范圍 | 1KV~10KV | ||
脈沖電壓精度 | ±5%±50V | ||
脈沖電壓步進 | 200V | ||
測量速度 | 約5次/秒 | ||
高壓源控制 | 開關電源由MCU控制 | ||
沖擊次數 | 單次EXT（1~29次）、連續INT | ||
觸發方式 | 手控Manual、腳控Foot control、PC | ||
檢測判斷模式 | 面積；面積差；電暈放電量；相位 | ||
聲響方式 | 合格聲響；不合格聲響；靜音 | ||
存儲波形能力 | 100個波形及其參數 | ||
波形分辨率 | A/D：8位；采樣速度：25nS（40MHz）；波形點數：250 | ||
液晶顯示 | 分辨率：320×240；5.1英寸；藍底白字 | ||
功率 | 50W | ||
電源輸入 | 220VAC±10% 50Hz±5% | ||
尺寸 | 400(W)×132(H)×430(D) | 重量 | 約10Kg |
環境條件 | 使用溫度：10℃——30℃；使用濕度：20%——80%RH | ||
存儲溫度： 5℃——40℃：存儲濕度： 5%——90%RH | |||
特殊功能及參數 | 按用戶要求定制 | ||
