電機啟動電流分析

時間：2023-09-14 09:09:30 來源：www.bdhuanzheng.com 作者：瀏覽次數：248次

電機的啟動電流是額定電流的多少倍說法不一，很多都是根據具體情況來說的。如說十幾倍的、6~8倍的、5~8倍的5~7倍的等等。

電機啟動瞬間（即啟動過程的初始時刻）電機的轉速為零時，這時的電流值應該是它的堵轉值。對最經常使用的Y系列三相異步電動機，在JB/T10391-2002《Y系列三相異步電動機》標準中就有規定。其中

5.5kW電機的堵轉電流與額定電流之比的規定值如下：

同步轉速3000r/min時，堵轉電流與額定電流之比為7.0；

同步轉速1500r/min時，堵轉電流與額定電流之比為7.0；

同步轉速1000r/min時，堵轉電流與額定電流之比為6.5；

同步轉速750r/min時，堵轉電流與額定電流之比為6.0。

5.5kW電機功率比較大，功率小些的電動機啟動電流和額定電流比值要小些，所以電工教材和很多地方都是說異步電動機啟動電流是額定工作電流的4~7倍。

為什么啟動的時候電流會比較大，正常使用的時候電流有變小了呢？

這里我們有必要從電機電機啟動原理和電機旋轉原理的角度來理解：

當感應電動機處在停止?fàn)顟B(tài)時，從電磁的角度看，就象變壓器，接到電源去的定子繞組相當于變壓器的一次線圈，成閉路的轉子繞組相當于變壓器被短路的二次線圈；定子繞組和轉子繞組間無電的的聯系，只有磁的聯系，磁通經定子、氣隙、轉子鐵芯成閉路。當合閘瞬間，轉子因慣性還未轉起來，旋轉磁場以最大的切割速度——同步轉速切割轉子繞組，使轉子繞組感應起可能達到的最高的電勢，因而，在轉子導體中流過很大的電流，這個電流產生抵消定子磁場的磁能，就象變壓器二次磁通要抵消一次磁通的作用一樣。

而定子方面為了維護與該時電源電壓相適應的原有磁通，遂自動增加電流。因為此時轉子的電流很大，故定子電流也增得很大，甚至高達額定電流的4~7倍，這就是啟動電流大的緣由。啟動后電流為什么小：隨著電動機轉速增高，定子磁場切割轉子導體的速度減小，轉子導體中感應電勢減小，轉子導體中的電流也減小，于是定子電流中用來抵消轉子電流所產生的磁通的影響的那部分電流也減小，所以定子電流就從大到小，直到正常。

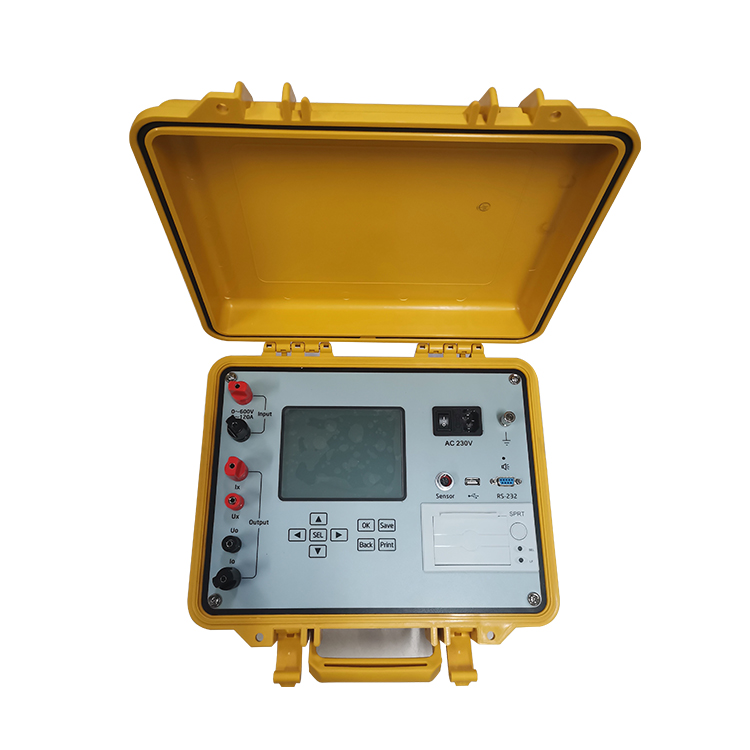

HZ9110發電機轉子交流阻抗測試儀
