從6方面總結絕緣電阻測試儀的使用方法

時間：2023-10-13 08:10:08 來源：www.bdhuanzheng.com 作者：瀏覽次數：300次

絕緣電阻測試儀俗稱兆歐表，或稱搖表、高阻計、絕緣電阻表等。絕緣電阻測試儀是大量應用于電力和用電設備絕緣電阻的檢測儀表，對保證產品質量和運行中的設備和人身安全具有重要意義。

電器產品的絕緣性能是評價其絕緣好壞的重要標志之一，它通過絕緣電阻反映出來。

目前在家用電器產品標準中，通常只規定熱態絕緣電阻，而不規定常態條件下的絕緣電阻值，常態條件下的絕緣電阻值由企業標準中自行制定。如果常態絕緣電阻值低，說明絕緣結構中可能存在某種隱患或受損。如電機繞組對外殼的絕緣電阻低，可能是在嵌線時繞組的均線槽絕緣受到損傷所致。在使用電器時，由于突然上電或切斷電源或其它緣故，電路產生過電壓，在絕緣受損處產生擊穿，造成對人身的安全或威脅。

絕緣電阻測試儀的使用方法：

（1）端鈕（或插孔）選擇要正確

紅色表筆連接線要接到紅色端鈕上（或標有“+”號插孔內），黑色表筆的連接線應接到黑色端鈕上（或接到標有“—”號插孔內），有的備有交直流2500伏的測量端鈕，使用時黑色測試棒仍接黑色端鈕（或“—”的插孔內），而紅色測試棒接到2500伏的端鈕上（或插孔內）。

（2）轉換開關位置的選擇要正確

根據測量對象將轉換開關轉到需要的位置上。如測量電流應將轉換開關轉到相應的電流檔，測量電壓轉到相應的電壓檔。有的面板上有兩個轉換開關，一個選擇測量種類，另一個選擇測量量程。使用時應先選擇測量種類，然后選擇測量量程。

（3）量程選擇要合適

根據被測量的大致范圍，將轉換開關轉至該種類的適當量程上。測量電壓或電流時，使指針在量程的二分之一到三分之二的范圍內，讀數較為準確。

（4）正確進行讀數

在兆歐表的標度盤上有很多標度尺，它們分別適用于不同的被測對象。因此測量時，在對應的標度尺上讀數的同時，也應注意標度尺讀數和量程檔的配合，以避免差錯。

（5）歐姆檔的正確使用

①選擇合適的倍率檔：

測量電阻時，倍率檔的選擇應以使指針停留在刻度線較稀的部分為宜，指針越接近標度尺的中間，讀數越準確，越向左，刻度線越擠，讀數的準確度越差。

②調零：

測量電阻之前，應將兩根測試棒碰在一起，同時轉動“調零旋鈕”，使指針剛好指在歐姆標度尺的零位上，這一步驟稱為歐姆檔調零。每換一次歐姆檔，測量電阻之前都要重復這一步驟，從而保證測量準確性。如果指針不能調到零位，說明電池電壓不足需要更換。

③不能帶電測量電阻：

測量電阻時兆歐表是由干電池供電的，被測電阻決不能帶電，以免損壞表頭。在使用歐姆檔間隙中，不要讓兩根測試棒短接，以免浪費電池。

（6）注意操作安全

①在使用該產品時要注意，手不可觸及測試棒的金屬部分，以保證安全和測量的準確度。

②在測量較高電壓或較大電流時，不能帶電轉動轉換開關，否則有可能使開關燒壞。

③用完后將轉換開關轉到交流電壓高量程檔，此檔對兆歐表安全，以防下次測量時疏忽而損壞兆歐表。

④當測試棒接觸被測線路前應再作一次全面的檢查，看一看各部分位置是否有誤。

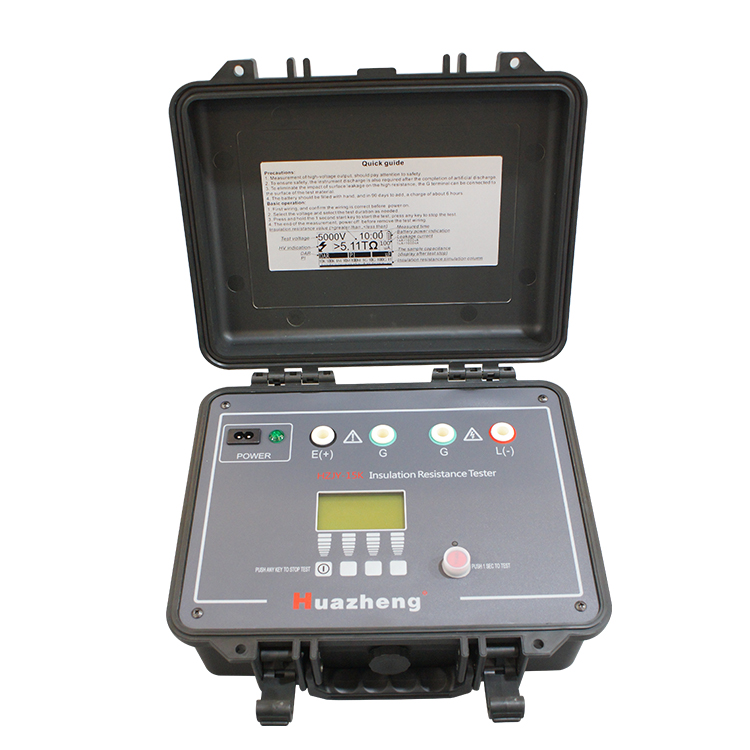

HZJY-15K數字高壓絕緣電阻測試儀
