電力電纜種類與電纜故障分析

時間：2021-12-09 16:12:00 來源：www.bdhuanzheng.com 作者：鏵正瀏覽次數：227次

1、電力電纜的種類

1.1、按電力電纜的耐壓等級分：

低壓電纜：6kV以下電壓等級的電纜

中高壓電纜：6kV及以上、35kV及以下等級的電纜

高壓電纜：66kV及以上電壓等級的電纜

1.2、按電力電纜的絕緣介質分類：

油浸紙介質電纜：多為中高壓等級的電纜

不滴流紙介質電纜：多為中高壓等級的電纜

交聯聚乙烯(XLPE)介質電纜：多為中高壓及高壓等級的電纜

其它橡塑介質電纜：多為中高壓及低壓等級的電纜

充油電纜：多為高壓等級的電纜

1.3、按結構型式分類：

無外金屬屏蔽層電纜：多為低壓電纜

有外金屬屏蔽層電纜：多為中高及以上電壓等級的電纜

有金屬性內護套電纜：多為高壓等級的電纜

2、電力電纜故障類型及故障性質分析

2.1、電力電纜故障分類：

按故障發生的部位分類：接頭故障；本體故障。

按故障的表現形式分類：封閉性故障；外露性故障。

按電纜的結構型式分類：主絕緣故障；內、外護套故障。

按行波測量原理分類：

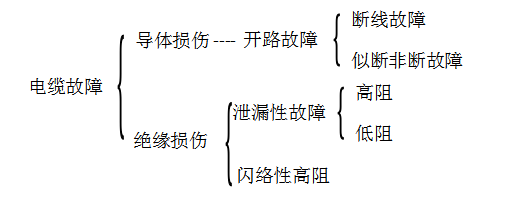

2.2、電纜故障性質分析

開路故障：如果電纜絕緣正常，但因?qū)w原因不能正常輸送電壓的一類故障可認為是開路故障，如芯線或地線似斷非斷、芯線某一處存在較大的線電阻及斷芯等情況。一般單純性開路故障很少見到，多數表現為與低阻或高阻故障并存。

低阻故障：如果電纜的絕緣介質損傷，能直接用“低壓脈沖法”測試的一類相間或相對地故障，稱之為泄漏性低阻故障。通常叫做低阻故障。一般電阻值在數百歐姆以下。若電阻值為“零”，則稱為短路故障，它是低阻故障的特例。

泄漏性高阻故障：若電纜的絕緣介質已損壞，并形成固定的電阻通道，但不能直接用電纜故障測試儀器的“低壓脈沖法”測量的一類故障，稱為泄漏性高阻故障，阻值通常在數百歐姆以上。在現場當給電纜做直流泄漏耐壓試驗時，其泄漏電流值隨著所加的直流電壓的升高而連續增大，并遠遠超過電纜本身所要求的規范值。泄漏性高阻故障與低阻故障是相對的，無嚴格區別。

閃絡性高阻故障：在電纜的預試電壓范圍內，當電纜的預試電壓加到某一數值時，電纜的泄漏電流值突然增大，其值大大超過被試電纜所要求的規范值，這種類型的故障稱為閃絡性高阻故障。這種故障點其電纜絕緣雖然損壞，但卻沒有形成固定的電阻通道。

2.3、電力電纜故障性質的判別方法

判斷電纜故障性質一般有三種手段:

（1）通過MΩ表判斷、萬用表判斷；

（2）通過電纜預試結果判斷；

（3）通過“XXXX系列電纜故障閃測儀”判斷；

一般情況下，低阻、開路故障(高阻)可通過歐姆表或“XXXX系列電纜故障閃測儀”的“脈沖法”測試波形直接進行判斷。

2.4、電力電纜故障的測試程序

應用“XXXX系列電纜故障閃測儀”查找地埋電力電纜故障一般要經過以下幾個步驟：

（1）分析電纜故障性質并了解故障電纜的耐壓等級及絕緣介質情況。

（2）用“XXXX系列電纜故障閃測儀”之“脈沖法”測試故障電纜的所有相線的長度并校準故障電纜的電波傳輸速度。

（3）選擇合適的測試方法，用“XXXX系列電纜故障閃測儀”進行電纜故障粗測。

（4）對電纜故障點進行精測，包括對地埋電纜的走向及深度的查找和故障點的定位。
