斷路器特性測試儀的正確接線方法及日常維護

時間：2022-03-04 13:03:00     來源：www.bdhuanzheng.com     作者：鏵正     瀏覽次數：262次

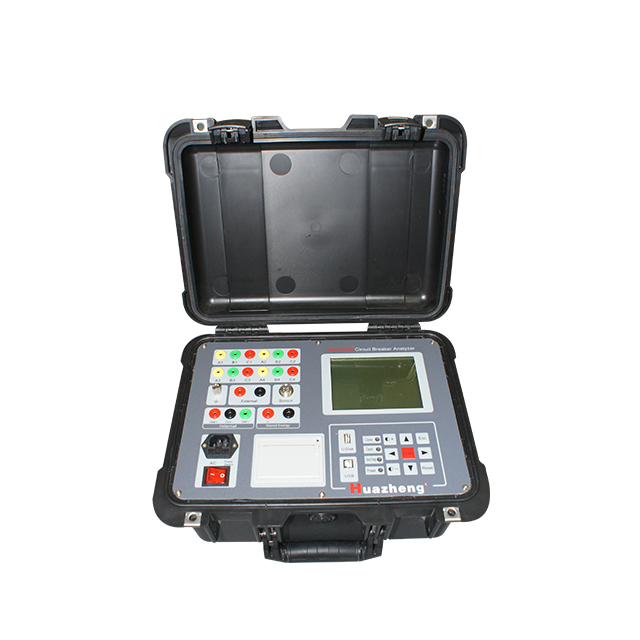

HZC-3980斷路器動特性測試儀

進行正確接線方法及日常管理維護

1.安全準備：

   首先，確保測試開關處于停電檢修前試狀態，接地開關兩端研磨刀，合閘開關，切斷高壓斷路器工作電源，避免與儀表內部直流“碰撞”。一個簡單的方法是取消控制保險。

2.現場接線：

(1)首先，儀器的金屬接地極必須可靠地接地；

(2)將三相斷路器的動觸頭與測試線短路，然后與儀表金屬接地柱可靠連接，再與開關斷線連接。220kv、500kv 及其他感應能力強的高壓斷路器，必須戴絕緣手套。

(3)安裝速度傳感器。

(4)了解其它情況：

①開關的操作系統電源即分合閘電源是直流工作還是文化交流。若是直流就可以用儀器公司內部進行電源，若不是直流就必須用儀器設備以外的電源用外給同步數據信號可以觸發（外觸發）試驗。

②操作系統電源是DC220V還是DC110V，試驗前必須通過設置進行調節好。

③ 開閉控制線的連接。 對于液壓或彈簧機構，閉合線圈的電流小于30A，可以直接驅動儀表中的直流電源，閉合控制器可以直接連接到制動線圈，但線圈前面的輔助節點可以串聯。 對于線圈電流大于30A的電磁機構，儀器內部的直流電源不能直接驅動，因此儀器閉合控制必須連接到閉合線圈的原接觸器線圈進行測試。

對于現場開關有鎖定時，用電源操作開關在儀表中做測試時可能遇到無法操作的情況，此時必須放開進行測試?；蛘呤褂猛獠坑|發器。

(5)打開開關兩端的切刀，即可進行下一步測試。3.測試后斷開電線:操作儀器測試開關的機械特性。
