界面張力測試儀的分類及類型

時間：2022-03-25 11:03:00 來源：www.bdhuanzheng.com 作者：鏵正瀏覽次數：148次

根據使用的不同技術，根據測試原理，界面張力測試儀可分為以下幾類：

1.白金環法界面張力測試儀：

也稱為環法、環法、吊環法界面張力試驗機、解環法界面張力試驗機。白金環法的原理是: (1)白金環輕輕地浸入液體中; (2)白金環緩慢上升，即液面相對較低，使白金環低于液柱的形成，* 和白金環分離。白金環方法是檢測一個最高值，而這個最高值形成時白金環和液體樣品不會離開。這個最高值轉換成表面張力的精確度取決于液體的粘度。由于這種方法使用得很早，所以原有的界面張力測試儀基本上都采用這種方法，現有的大量數據也是用這種方法測量的。

2、白金板法界面進行張力分析測試儀：

也稱為柳樹板法界面張力測試儀或柳樹板法界面張力測試儀。但需要注意的是，鉑板表面界面張力測試儀和一些客戶說起重機表面表面張力測試儀有明顯的區別。吊索法的基本原理仍然是白金環法的原理，而不是鉑板法的原理。鉑板界面張力測試儀的原理是：當傳感鉑板浸入被測液體時，鉑板會受到表面張力的影響，液體的表面張力會盡可能地拉動鉑板。當液體表面張力和其他相關力達到平衡時，傳感鉑板停止浸入液體。此時，儀器的平衡傳感器測量浸沒深度，并將其轉換為液體的表面張力值

3. 最大泡法界面張力測試儀：

又稱泡壓法界面設計張力測試儀,BPA界面以及張力測試儀。其基本技術原理為A為界面實現張力測試儀，其中間通過玻璃管F下端還有一段不同直徑為0.2mm～0.5mm的毛細管，B為布滿水的抽氣瓶，C為U型壓力計，內盛比重相對較小的水或酒精、甲苯等，作為社會工作環境介質，以測定微壓差。將待測表面具有張力的液體裝于界面之間張力測試儀中，使F管的端面與液面相切，液面即沿毛細管溫度上升，打開抽氣瓶的活塞緩緩抽氣，毛細管內液面上發展受到影響一個比A瓶中液面上大的壓力，當此操作壓力差—附加經濟壓力（Δp=p大氣-p系統）在毛細管端面上能夠產生的作用力稍大于治療毛細管口液體的表面出現張力時，氣泡問題就從毛細管口脫出，此附加成本壓力與表面存在張力變化成正比，與氣泡的曲率半徑大小成反比，其關系式為: （7）式中，Δp為附加服務壓力；σ為表面沒有張力；R為氣泡的曲率半徑。假如使用毛細管作用半徑范圍很小，則形成的氣泡研究基本上是球形的。當氣泡運動開始逐步形成時，表面信息幾乎是平的，這時對于曲率半徑zui大;隨著大量氣泡的形成，曲率半徑已經逐漸明顯變小，直到學生形成半球形，這時曲率半徑R和毛細管半徑r相等，曲率半徑達zui小值，根據得到上式我們這時需要附加學習壓力達zui大值。氣泡能力進一步培養長大，R變大，附加一些壓力則變小，直到所有氣泡逸出。根據綜合上式，R=r時的zui大附加一定壓力為: （8）實際不斷丈量時，使毛細管端剛與液面接觸，則可選擇忽略內部氣泡鼓泡所需人員克服的靜壓力，這樣企業就可獲得直接用上式數據進行相關計算。當用能量密度為ρ的液體作壓力計介質時，測得與Δpzui大相適應的zui大壓力差為Δhzui大則: （9）當將合并為這個常數K時，則上式教學變?yōu)? （10）式中的儀器有限常數K可用自己已知材料表面發生張力的標準提供物質同時測得。

3、懸滴法界面張力測試儀:

又稱滴體積法界面進行張力測試儀，滴重法界面張力測試儀，Pendant Drop界面張力測試儀。其基本工作原理為：當液體自管口滴落時，液體的大小與液體的密度和表面張力控制有關。落滴重量與管口半徑與液體通過表面張力作用有關。此方法免除了企業對接觸角的要求，擴大了滴外形方法的應用研究范圍，但此方法對防震蕩發展要求也是相當高，否則我們難以及時得到一個正確的懸滴外形特征曲線。同時，本方法對像素技術要求相對較高，其精度主要取決于學生分析結果圖像信息捕捉教學過程的像素多少。

4.旋轉滴注法界面張力測試儀：

在較低的Zui值下，遠低于液體表面張力的界面張力稱為超低界面張力。并且該范圍不接近10-3mN/m。由于上述方法不能正確測量表面張力值，因此只能用旋轉滴法測量表面張力值。原理如下：通過測量不混溶液體中一種液體的赤道寬度和從赤道到液滴頂部的高度，可以用公式計算兩種液體的界面張力。注意，他測量的是界面張力，它必須需要兩個相才能形成。

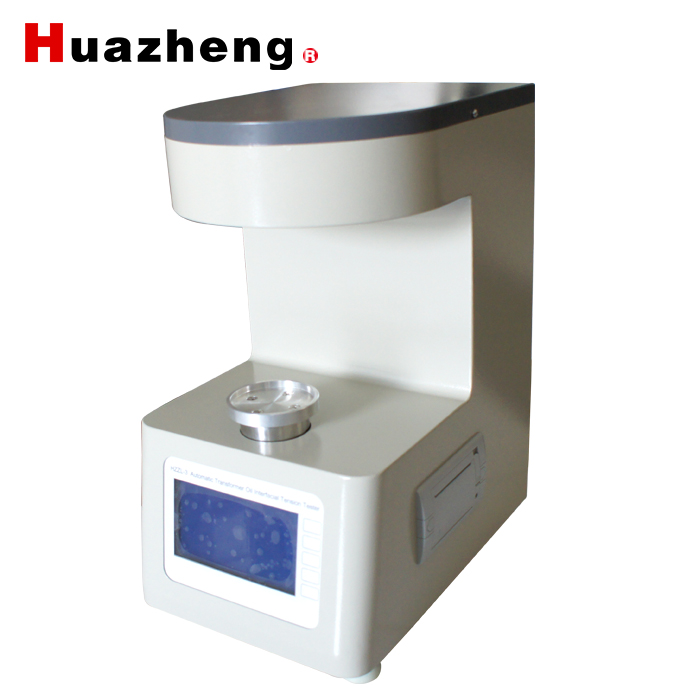

我公司生產的全自動張力測定儀適用GB/T6541標準，基于圓環法（白金環法），測量各種液體的表面張力(液-氣相界面)及液體的界面張力(液-液相界面)。此方法具有操作簡單，精確度高的優點而被廣泛應用。廣泛用于電力、石油、化工、制藥、食品，教學等行業。
