試驗變壓器的分類有哪些？

時間：2022-04-22 15:04:00 來源：www.bdhuanzheng.com 作者：鏵正瀏覽次數：136次

試驗變壓器主要用于高壓電氣設備、絕緣材料、元件等絕緣試驗產品的耐壓試驗，考察試驗產品的絕緣水平。它被廣泛應用于電力系統中。試驗變壓器一般與電壓控制箱、調壓器、保護裝置等結合使用，如工頻（AC/DC）電壓試驗裝置、諧振裝置、超低頻電壓試驗裝置等。

試驗變壓器根據使用的絕緣材料可分為三種類型: 干式試驗變壓器、油浸試驗變壓器和氣體式試驗變壓器。

干式試驗研究變壓器可以采用石英砂、環氧樹脂進行真空澆注而成，其體積小、重量輕，具有攜帶方便，性能比較穩定的特點。一般選擇適合用于容量等級在50kVA以下的試驗場合。干式試驗變壓器需要根據相關材料生產工藝的特殊性，一般損壞后基本報廢。

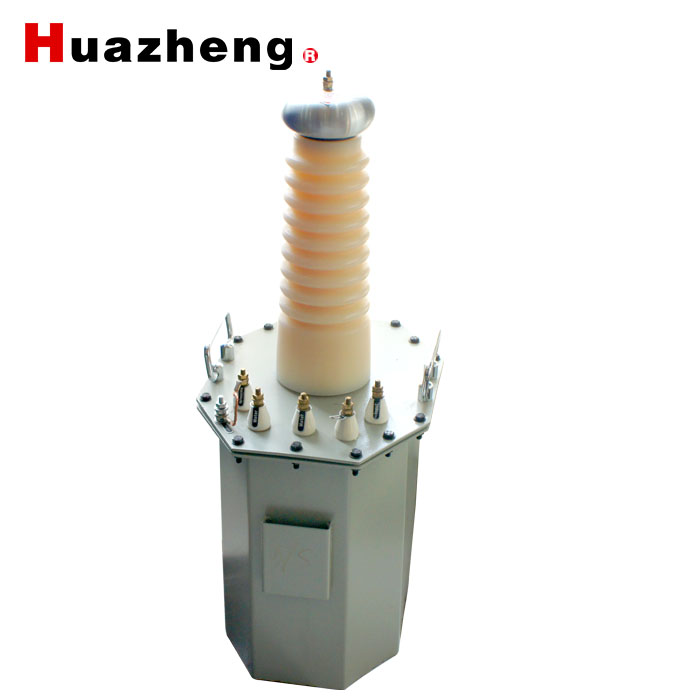

油浸式試驗研究變壓器主要采用一個優質冷軋取向硅鋼片疊制而成，緊固工作方式方法采用中國鋼材作夾件。因?yàn)槠鋬r(jià)格成本低廉但散熱好，絕緣性好，容量大時電壓技術可以要求很高，維修管理成本低，是應用到了廣泛的一種通過試驗變壓器，在常見的50-100kVA容量場合中，多選擇油浸式試驗變壓器。油浸式試驗變壓器在搬運和使用這個過程中我們需注意，不能倒置以免發生漏油。

氣體試驗變壓器充滿六氟化硫氣體，具有體積小、重量輕、污染隨意、不受氣候變化影響的特點。電暈很小，抗干擾好，現場搬運不需要靜置就可以做實驗，使用壽命工廠，不需要維修。氣式試驗變壓器可達到300kVA等容量等級。

油浸試驗變壓器中有一種特殊類型的變壓器，即為防止高壓沖擊而專門設計的超低頻試驗變壓器，其工作頻率為0.1Hz，專門用于超低頻耐壓試驗裝置。

諧振試驗變壓器稱為勵磁變壓器，一般為干式試驗變壓器，它不同于一般的工頻試驗變壓器，它工作在30-300hz 范圍內，是一種變頻試驗變壓器，一般為干式變壓器，換油、換氣工作在50hz 工頻范圍內。
