一、產品概述

發電機轉子繞組匝間短路是電力系統中常見的故障。當此類故障發生時，轉子電流增大，繞組溫度升高，限制發電機的出力，嚴重時會影響發電機的正常運行。匝間短路通常通過測量發電機轉子繞組的交流阻抗和功率損耗來判別。傳統的測量方法是采用多個測試儀器儀表，在現場組裝后進行測量。這種需要很多測試儀器儀表組建測量系統的方法存在試驗設備笨重、費時費力、整理數據繁瑣、測量準確度不高等缺點。

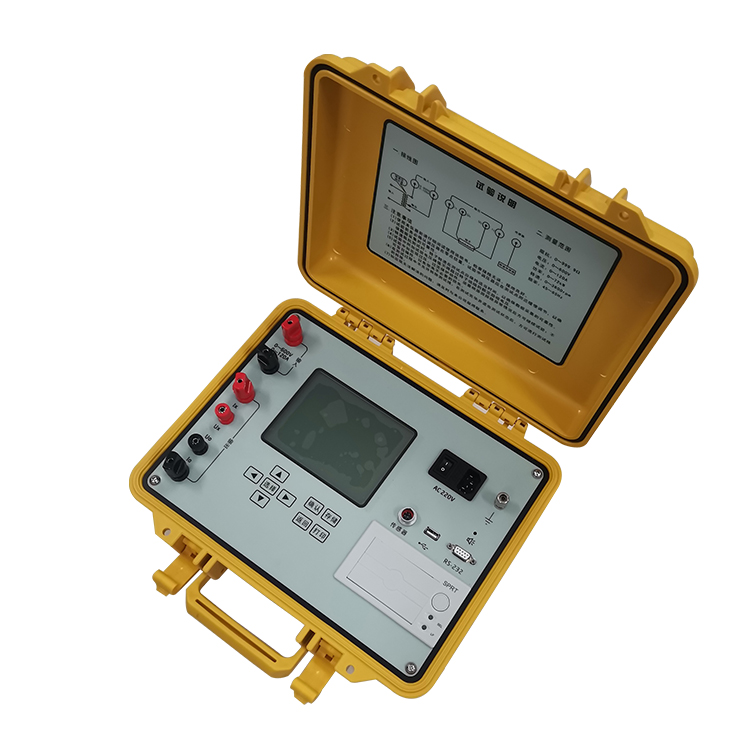

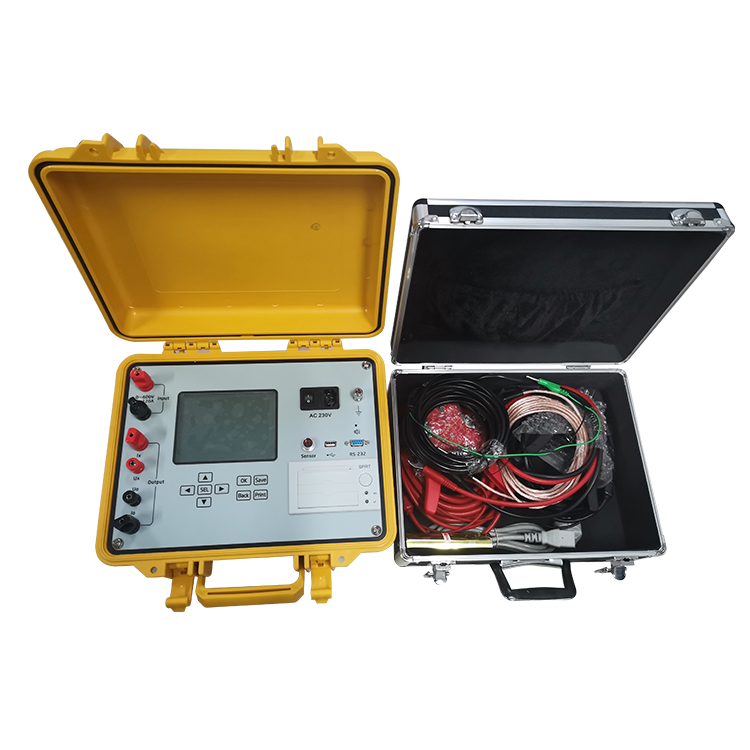

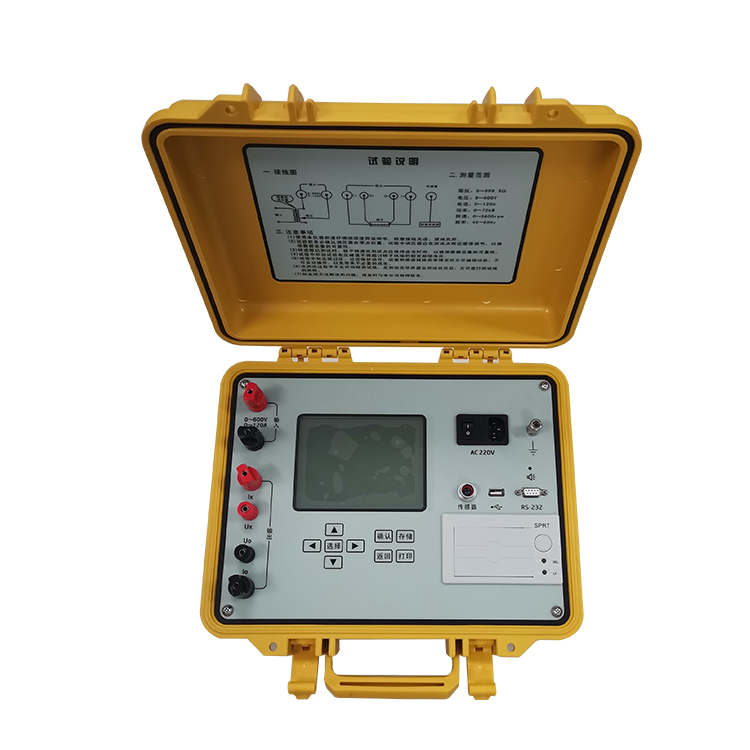

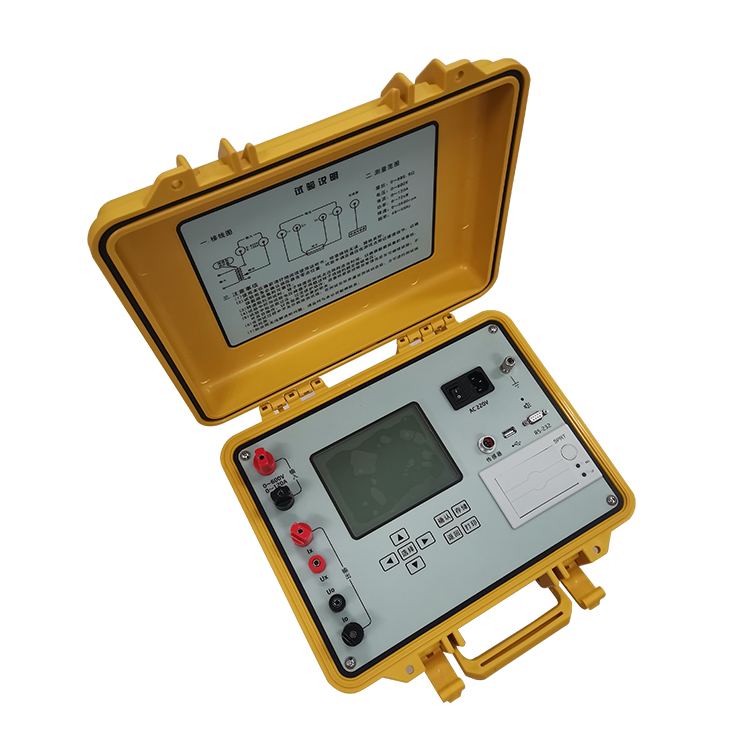

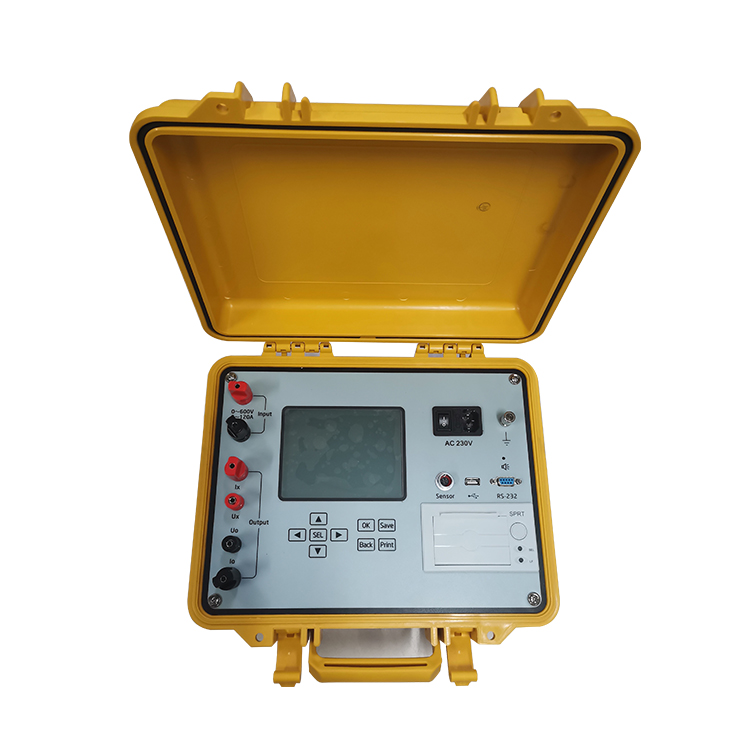

隨著數字信號處理技術的不斷發展，新的微處理器和算法不斷涌現，據此我們研制了基于數字信號處理器DSP的發電機轉子交流阻抗測試儀。該儀器以數字信號處理系統為硬件平臺，充分發揮了數字信號處理器的計算能力，使得儀器的計算速度和計算精度得到大大提高，為電力系統的正常運行提供了保障。

二、功能特點

l 全自動（手動）采集、測量、顯示、存儲、打印所有測量參數和交流阻抗特性曲線；

l 實時顯示測量數據和交流阻抗特性曲線，方便存儲和打??；

l 采用320×240大屏幕液晶顯示器，中文菜單提示，操作簡便；

l 內置大容量非易失性存儲器：可存儲200組測量數據及曲線；

l 內置高精度實時時鐘功能：可進行日期及時間校準；

l 自帶高速微型熱敏打印機：可打印測量及歷史數據；

l 兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗；

l 具有完善的過壓、過流保護功能，其中過壓過流保護值根據試驗參數的設置情況自動調整，既簡便又能保證被試設備的安全。

三、技術參數

測量范圍 阻抗：0～999.9Ω

     電壓：0～600V

     電流：0～120A

     功率：0～72kW

     頻率：45～65Hz

準 確 度 阻抗、電壓、電流、頻率：0.2級

      功率：0.5級

外形尺寸 345mm×295mm×175mm

儀器重量  5kg
