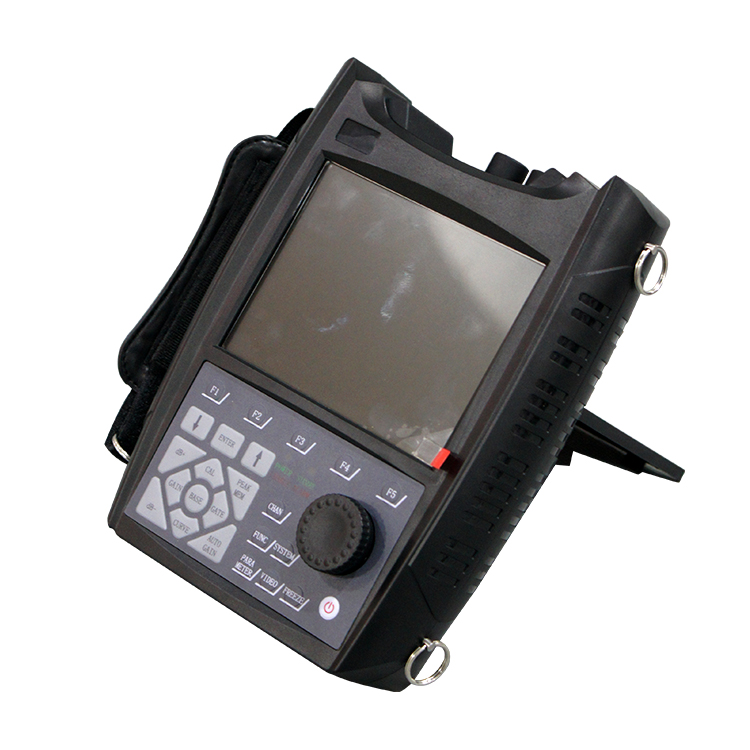

本儀器是便攜式和全數字超聲波探傷儀的集合。該系列的兩種型號——高版本和低版本——都具有快速和精確地檢測、定位和評估金屬中各種缺陷的能力。特別是，它在焊縫、裂紋、夾雜物和金屬孔隙率的無損檢測方面非常有效，適用于實驗室或工程現場環境。該探測器的廣泛應用可以在制造、鋼鐵冶金、金屬加工和化工等行業中對缺陷檢測和質量控制非常有用。此外，它還可廣泛用于飛機、鐵路、交通等行業的在職安全檢查和現場評估，以及鍋爐、壓力容器等。

2注意

這種儀器只能在工業上使用，不能用于醫學檢測。

◇為了保證儀器的安全操作，操作人員應具備全面的無損檢測知識。

◇探測器必須只在適當?shù)沫h(huán)境中使用，特別是不能在強磁場或強腐蝕的環境中使用。

◇為避免不必要的損失，保證用戶安全，請按說明書操作。

◇當探測器出現故障時，請與經銷商聯系，請勿自行拆卸或自行修理。

低版本高版本

測試

量程0~9999mm

速度1000~9999米/秒200~20000米/秒

通道

存儲10 100

波形

存儲100 1000

記錄

存儲5min 5min 10××20

增益0 dB~110 dB

顯示

延時-15 μ s~+3400 μ s

探針延時0μs~1000μs

頻率0.2 ~ mhz 0.2 15 ~ 20 mhz

噪聲級≤10%

探針

阻尼50 Ω， 75 Ω， 150 Ω， 500 Ω

調查重復

頻率

自動低、自動中、自動高，5~ 1000hz

靈敏度>62 dB(深度:200mm，平底孔Ф)

決議> 40 dB

線性

拒絕0 ~ 80%(數字拒絕)

垂直線性

錯誤≤3%

水平線性錯誤≤0.1%

動態≥32 dB范圍

脈沖多等級可調(100V, 250V，350 v、450 v)

脈沖寬度50~1000 ns自動匹配(50~1000 ns);鋒利的脈沖ram 1gb

環境溫度-10oc ~ + 50攝氏度

環境濕度20% ~ 95% RH

工作小時數≥20小時

大小220×175×59(毫米)

重量1.3公斤，包括電池
