SF6紅外定量檢測儀

一、產品概述

HZCOP58型SF₆紅外定量檢測儀是測量SF₆氣體泄漏的產品，采用德國smartGAS原裝進口傳感器，雙光束雙波長非分散式紅外吸收光譜技術（NDIR）原理。高速的嵌入式MCU，中文觸控人機界面，完備的軟、硬件設計，大幅提高了運行穩定性及檢測精確性，可迅速、準確的定量檢測SF₆斷路器和GIS的泄漏點，同時也具備數據保存、查詢等基本功能。

本儀器十分適合于供電部門、安裝檢修單位和電力試驗研究所使用，同時也十分適合SF₆高壓開關廠作為SF₆電器設備及出口產品的配套儀器，從而提高了整體產品的檔次。

二、產品功能特點

※  采用雙光束雙波長非分散式紅外吸收光譜技術（NDIR）的進口傳感器取代進口紅外檢測儀，提高了SF₆檢漏結果的可信度和定量檢漏的精度，可在SF₆開關裝置的泄漏率范圍內檢測SF₆的漏氣量

※  能定量檢測環境空氣中微量SF₆氣體濃度含量

※  能準確定位SF₆氣體設備的氣體泄漏點

※  能定量檢測出SF₆氣體設備泄漏擴散在周圍空氣中SF₆濃度含量

※  能定量檢測出SF₆氣體設備的泄漏量及泄漏率

※  體積小，重量輕，具有防脫腕帶，可單手操作

※  顯示直觀，采用彩色觸摸屏，具有簡便直觀的效果

※  聲光報警，可設定兩檔報警值，當有SF₆超過報警值時，儀器發出聲光報警

※  具有現場抗干擾專用程序及數據保護功能

※  內可保存8000組測試數據

※  可充電四芯鋰聚合物電池,可靠防爆，使用時間長，一次可連續使用8小時，適合于現場，SF₆高壓開關廠和研究所使用。

※  具有先進電源管理系統,自動待機

※  結構緊湊，外形美觀，內容簡明，操作簡單

三、主要技術指標

(1) 分辨率：1ppm(高量程型)  0.01ppm(高精度型)

(2) 檢測范圍：0～1000ppm(高量程型)  0~50ppm(高精度型)

(3) 響應時間：<3秒

(4) 恢復時間：<5秒

(5) 引用誤差：≤±2％[0~1000] ppm  ≤±10％[1000~5000] ppm(高量程型)

≤±2％[0~50] ppm    ≤±10％[50~300] ppm(高精度型)

(6) 重復誤差：≤2％

(7) 顯示方式：3.5寸彩色觸摸屏顯示

(8) 檢測長度：直桿式130mm，進氣口前端可加塑料軟管延長

(9) 連續工作時間：≥8小時

(10) 儀器電源：可充電四芯鋰聚合物電池，DC8.4V

(11) 使用環境：溫度：-10℃～50℃

相對濕度：≤95% 無凝露

(12) 整機重量：0.7公斤

(13) 設備尺寸：長×寬×高＝330mm×110mm×70mm

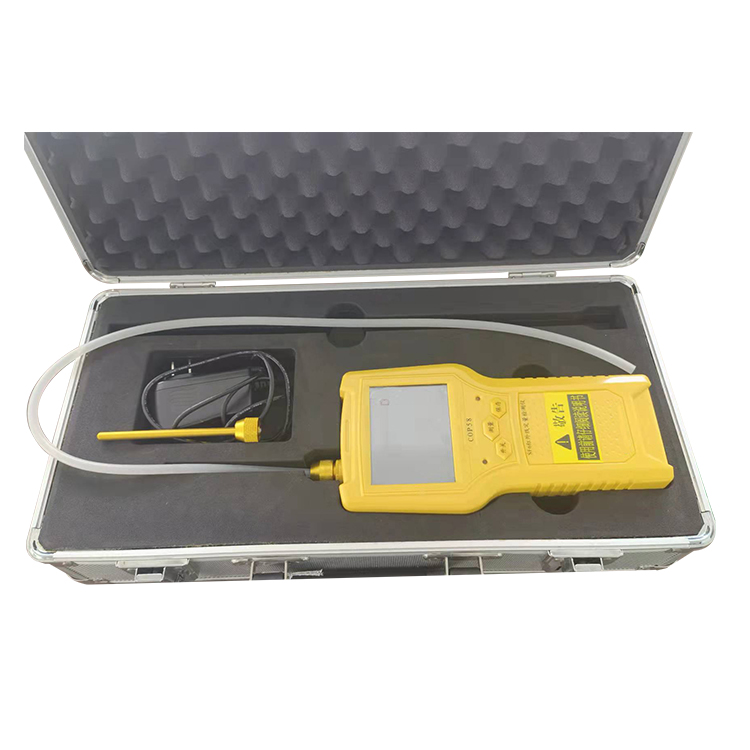

(14) 鋁合金箱尺寸：長×寬×高＝450mm×230mm×130mm
