一、概述

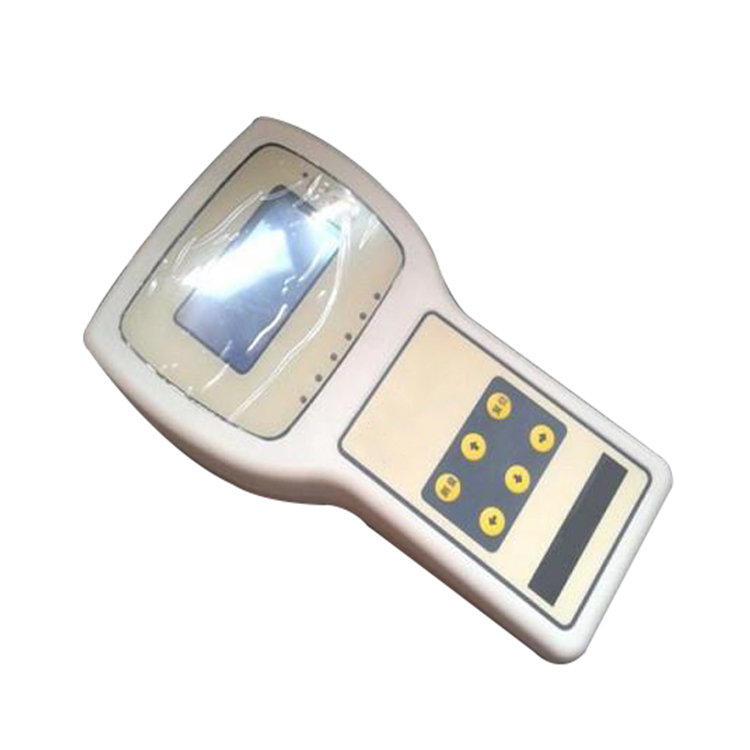

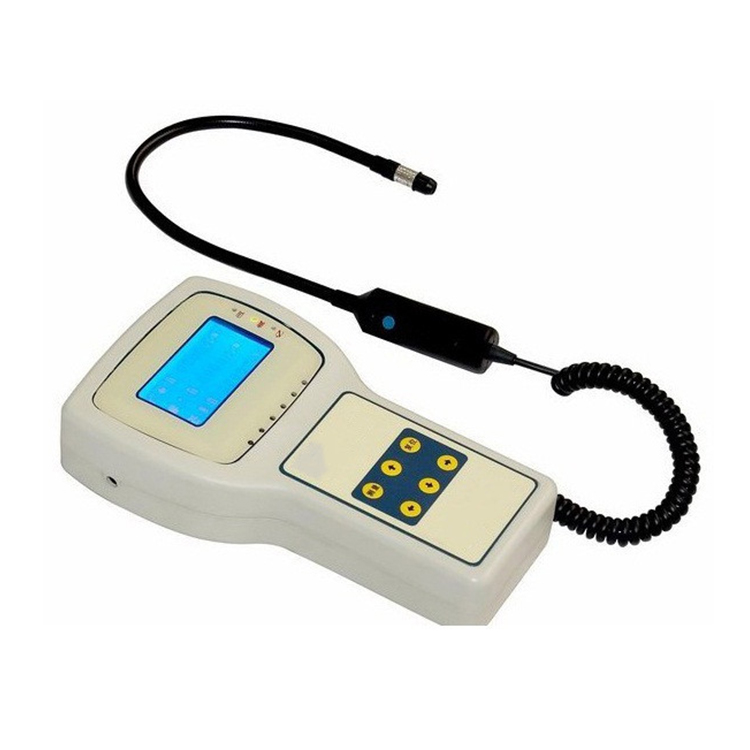

HZCOP35型SF₆氣體定量檢漏儀采用負離子捕捉原理，它具有靈敏度高、穩定性好、響應速度快、操作簡便、移動范圍大，可迅速、準確的定量檢測SF₆斷路器和GIS的泄漏點及年泄漏率。

本儀器十分適合于供電部門、安裝檢修單位和電力試驗研究所使用，同時也十分適合SF₆高壓開關廠作為SF₆電器設備及出口產品的配套儀器，從而提高了整體產品的檔次。

二、主要功能特點

1、 體積小，重量輕，便攜式手持測試桿可彎曲，測試線可伸長。

2、 能定量檢測環境空氣中微量SF₆氣體濃度含量。

3、 能準確定位SF₆氣體設備的氣體泄漏點。

4、 能定量檢測出SF₆氣體設備泄漏擴散在空氣中SF₆濃度含量。

5、 能定量檢測出SF₆氣體設備的泄漏量及泄漏率。

6、 測量范圍寬，儀器可在SF₆開關裝置的泄漏率范圍內檢測SF₆的漏氣量。

7、 準確度高，儀器采用先進的校驗方法校驗，給出高準確度的校準線，提高了SF₆檢漏結果的可信度和定量檢漏的精度。

8、 顯示直觀，聲光報警，采用數字液晶，帶背光顯示，具有簡便直觀的效果。當有SF₆存在時，儀器發出聲光報警。

9、 反應速度快，恢復時間短，采用新型電路結構，使儀器的反應速度加快，恢復時間縮短，極大地方便了現場檢測。

10、可充電鋰聚合物電池，使用時間長，一次可連續使用12小時，十分適合于現場，SF₆高壓開關廠和研究所使用。

三、主要技術指標

1．  檢測范圍：100～2000ppm

2．  分辨率：1ppm

3．  響應時間：<3秒

4．  恢復時間：<3秒

5．  引用誤差：≤±10％

6．  重復誤差：≤5％

7．  指示方式：液晶顯示和多頻率聲音報警

8．  檢測長度：手持式測試桿可彎曲，測試線可伸長至1米

9．  連續工作時間：12小時

10． 儀器電源：可充電四芯鋰聚合物電池，DC5V

11． 使用環境：溫度：-25℃～50℃　 相對濕度：≤95% 無凝露

12． 整機重量：0.8 Kg

13． 設備尺寸：長×寬×高＝230mm×130mm×46mm

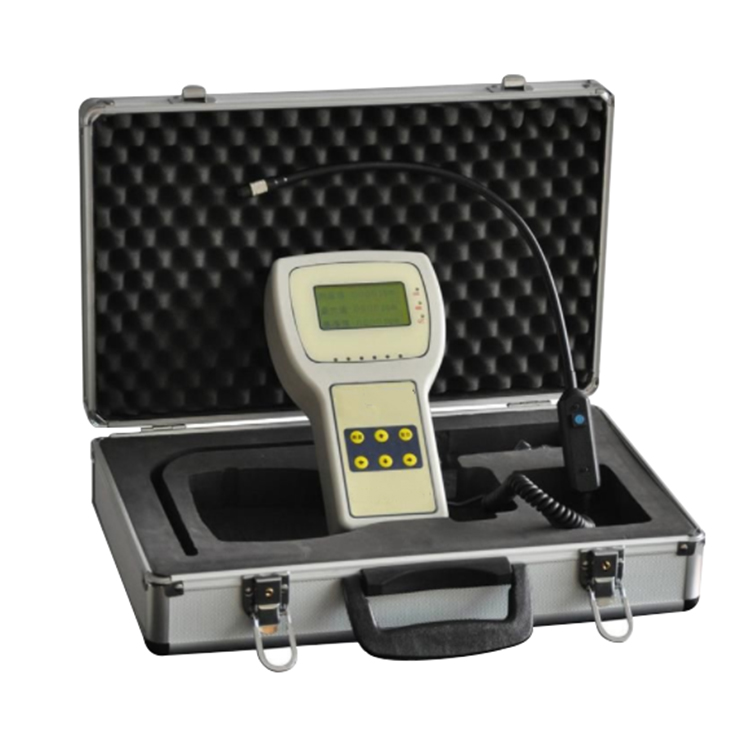

14． 鋁合金箱尺寸：長×寬×高＝410mm×250mm×90mm
